Comment mettre en place EtherChannel (LACP) pour améliorer les performances réseau

Mise à jour le 10 nov. 2024

Nous allons voir ici comment améliorer les performances de son réseau avec la technologie EtherChannel couplée avec le protocole de négotiation Link Aggregation Control Protocol (LACP).

Pour information et d'après l'article Wikipedia : https://fr.wikipedia.org/, EtherChannel est une technologie d'agrégation de liens. Grâce à cette fonctionnalité nous pouvons utiliser jusqu'à 8 ports actifs pour une bande passante totale de 800 Mbit/s, 8 Gbit/s ou 80 Gbit/s selon la vitesse des ports configurés.

Les principales propriétés du protocole LACP sont :
- standard IEEE Ethernet
- Tolérance aux pannes (failover) automatique
- Configuration dynamique

Note: J'ai utilisé un commutateur Cisco Catalyst 1000 Series pour la rédaction de cet article.

EtherChannel entre deux commutateurs

Configuration

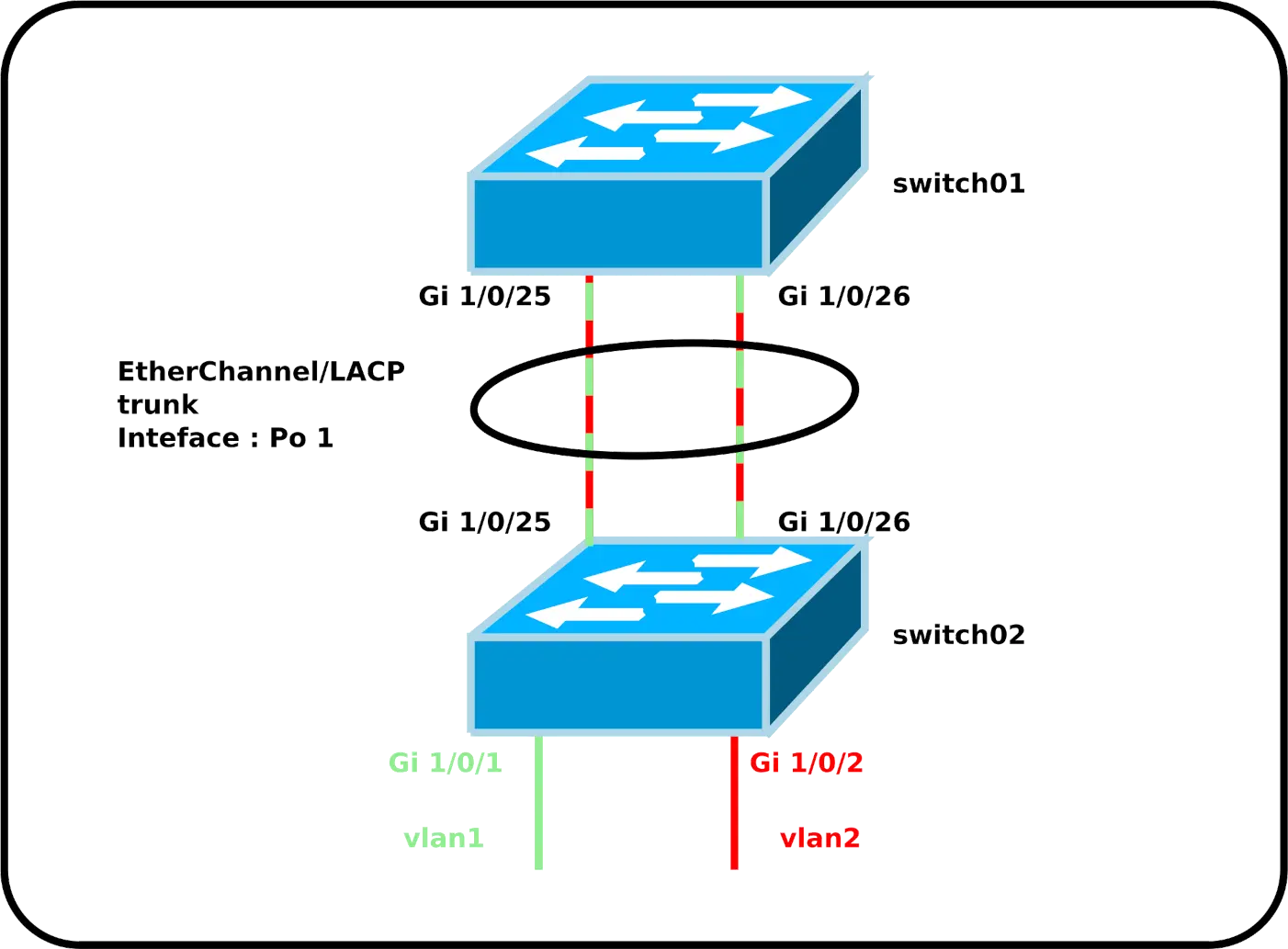

Commençons avec une configuration simple où l'on a deux vlan (1 et 2 pour rester simple) et un lien trunk entre nos commutateurs. Dans le but d'améliorer les bande bande passante entre eux, nous allons créer un lien EtherChannel sur l'interface trunk et qui sera ici composée de deux liens Gigabit.

⚠️ Pour que le lien puisse fonctionner les interfaces GigabitEthernet1/0/25 et GigabitEthernet1/0/26 des deux switches doivent avoir la même configuration (trunk, allowed vlan etc…).⚠️

Configuration du switch01 :

switch01(config)# interface range GigabitEthernet1/0/25-26
switch01(config-if-range)# switchport mode trunk
switch01(config-if-range)# switchport trunk allowed none
switch01(config-if-range)# switchport trunk allowed vlan 1,2
switch01(config-if-range)# channel-protocol lacp
switch01(config-if-range)# channel-group 1 mode passive

Configuration du switch02 :

switch02(config)# interface range GigabitEthernet1/0/25-26
switch02(config-if-range)# switchport mode trunk
switch01(config-if-range)# switchport trunk allowed none
switch02(config-if-range)# switchport trunk allowed vlan 1,2
switch02(config-if-range)# channel-protocol lacp
switch02(config-if-range)# channel-group 1 mode active

Nous pouvons maintenant configurer notre interface etherchannel comme n'importe quelle autre interface en utilisant le nom Po 1 :

switch02(config)# interface port-channel 1

Vérification de la configuration

Vérifier l'état de nos liens EtherChannel :

switch01# show etherchannel summary
Flags:  D - down        P - bundled in port-channel
        I - stand-alone s - suspended
        H - Hot-standby (LACP only)
        R - Layer3      S - Layer2
        U - in use      N - not in use, no aggregation
        f - failed to allocate aggregator

        M - not in use, minimum links not met
        m - not in use, port not aggregated due to minimum links not met
        u - unsuitable for bundling
        w - waiting to be aggregated
        d - default port

        A - formed by Auto LAG


Number of channel-groups in use: 1
Number of aggregators:           1

Group  Port-channel  Protocol    Ports
------+-------------+-----------+-----------------------------------------------
1      Po1(SU)         LACP      Gi1/0/25(P)    Gi1/0/26(P)

Vérifier la méthode de load-balancing utilisée :

switch01# show etherchannel load-balance
EtherChannel Load-Balancing Configuration:
        src-dst-ip

EtherChannel Load-Balancing Addresses Used Per-Protocol:
Non-IP: Source XOR Destination MAC address
  IPv4: Source XOR Destination IP address
  IPv6: Source XOR Destination IP address

Vérifier le fonctionnement de la répartition de charge :

switch01# show etherchannel port-channel

Autre

Configurer la méthode de répartition de charge :

switch01(config)# port-channel load-balance src-dst-port

EtherChannel sur un Serveur Windows

EtherChannel peut aussi être configuré sur les Serveurs Windows. Nous verrons ici un exemple d'un serveur avec deux interfaces réseau.

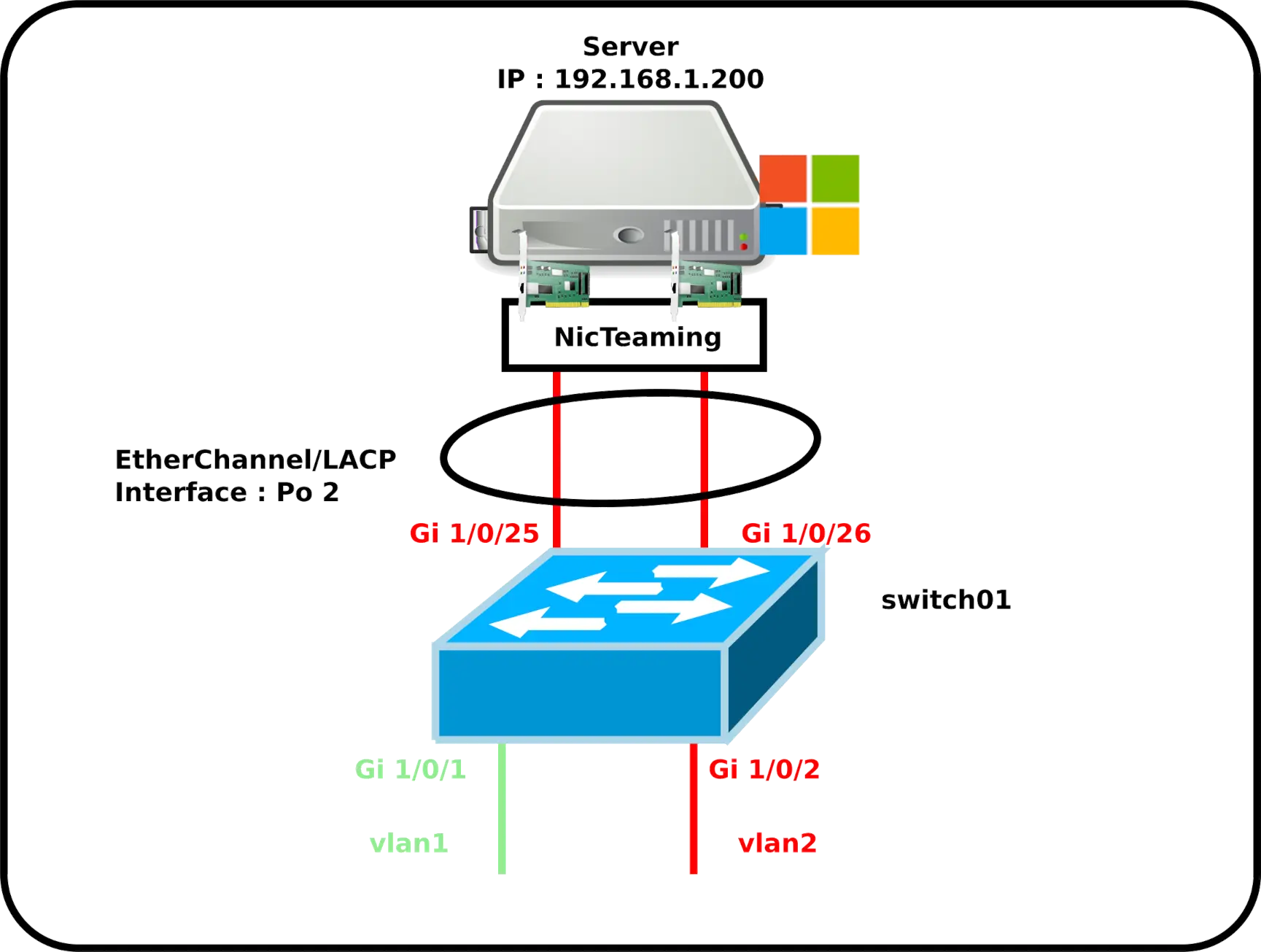

Diagramme illustrant la configuration LACP EtherChannel entre un serveur Windows avec NIC teaming et un commutateur Cisco utilisant les interfaces Gi 1/0/25 et Gi 1/0/26.

Configuration du commutateur Cisco

Configurer le switch01 :

switch01(config)# interface range GigabitEthernet1/0/25-26
switch01(config-if)# switchport mode access
switch01(config-if)# switchport access vlan 2
switch01(config-if)# channel-protocol lacp
switch01(config-if)# channel-group 2 mode passive

Nous pouvons maintenant configurer notre interface etherchannel comme n'importe quelle autre interface en utilisant le nom Po 2 :

switch01(config)# interface port-channel 2

Configuration du serveur Windows

⚠️ La création de l'interface NIC Teaming écrasera la configuration des cartes réseau en place. Il est donc déconseiller de réaliser cette manipulation depuis un accès distant afin d'éviter de perdre l'accès au serveur. ⚠️

Configuration avec l'interface graphique

Depuis le Gestionnaire de serveur, cliquer sur le lien Association de carte réseau :

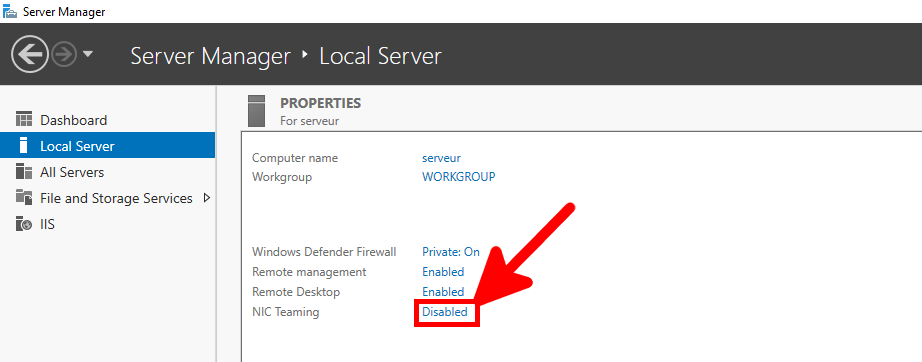

La fenêtre du Gestionnaire de serveur montre les propriétés du serveur local avec l'état de NIC Teaming surligné comme Désactivé.

Depuis la fenêtre d'Association de carte réseau, créer une nouvelle équipe :

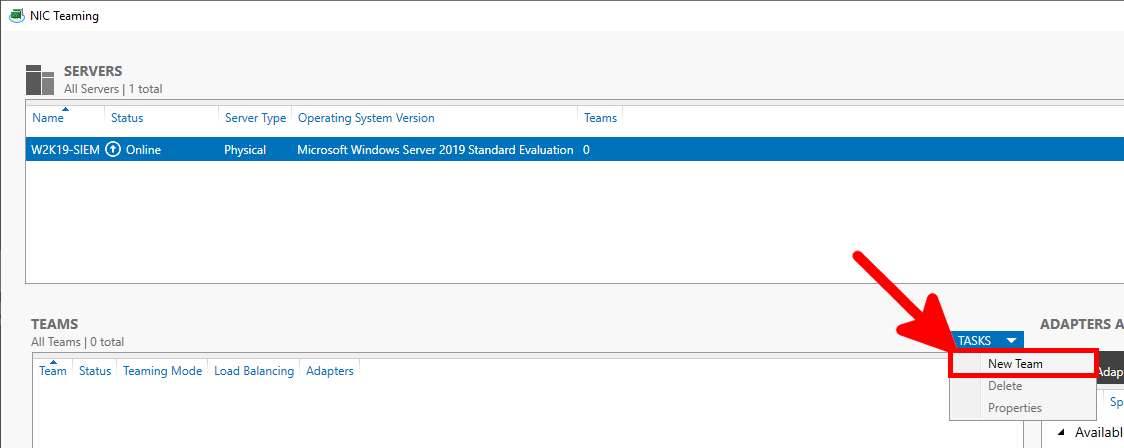

Fenêtre NIC Teaming dans le Server Manager montrant la création d'une nouvelle équipe avec l'option New Team en surbrillance.

Donner un nom, paramétrer le mode d'équipe sur LACP et le mode d'équilibrage de charge sur Address Hash :

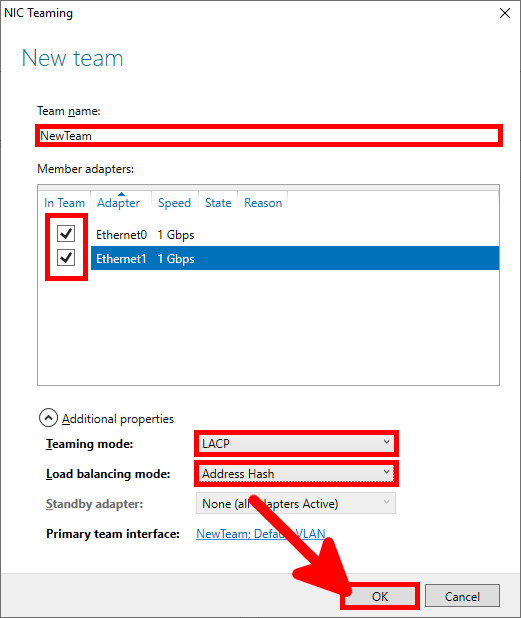

NIC Teaming configuration window showing LACP mode selected, team name set as NewTeam, and member adapters chosen

Vérifier que tout est OK :

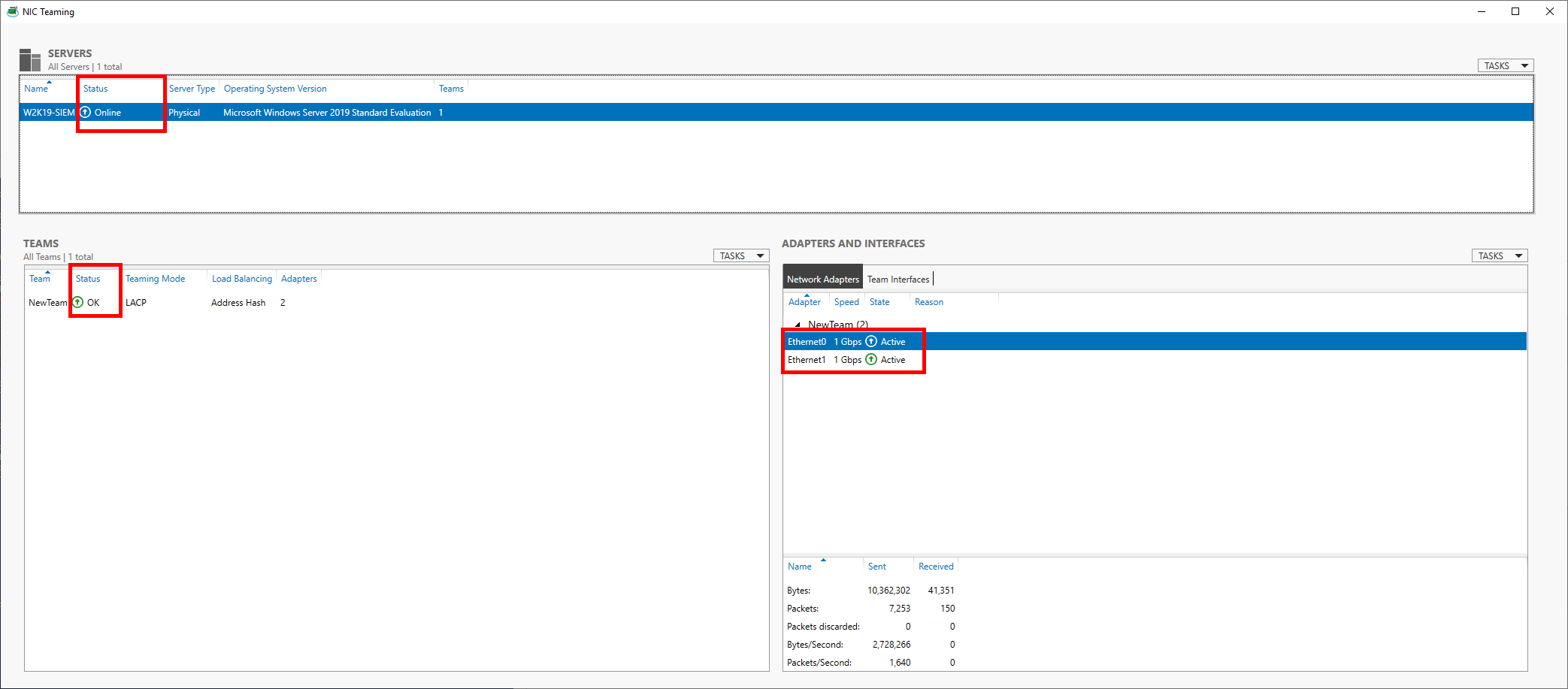

Fenêtre d'état du NIC Teaming montrant l'équipe NewTeam avec le mode LACP et les deux adaptateurs Ethernet qui sont actifs et fonctionnels.

Depuis le Gestionnaire réseau, paramétrer la Team Interface comme n'importe qu'elle interface réseau :

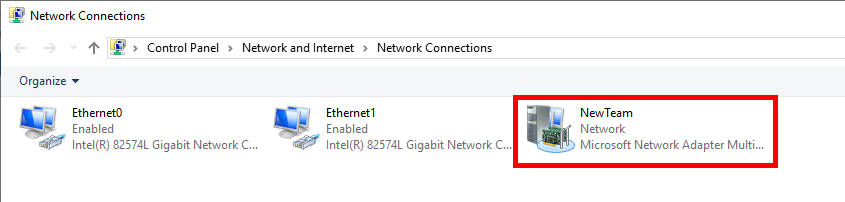

Network Connections window showing the NewTeam NIC Team alongside Ethernet0 and Ethernet1 adapters

PowerShell

On pourra faire la même chose avec une seule ligne PowerShell :

PS C:\ > New-NetLBFOTeam -LoadBalancingAlgorithm IPAddresses -TeamingMode Lacp -Name NewTeam -TeamMembers Ethernet0,Ethernet1 -Confirm:$false

EtherChannel sur un Serveur GNU/Linux

Note : Je n'ai pas encore testé cette configuration dans le monde réel Diagramme montrant la configuration LACP EtherChannel avec NIC Teaming sur un serveur Debian connecté à un commutateur Cisco utilisant les interfaces Gi 1/0/25 et Gi 1/0/26.

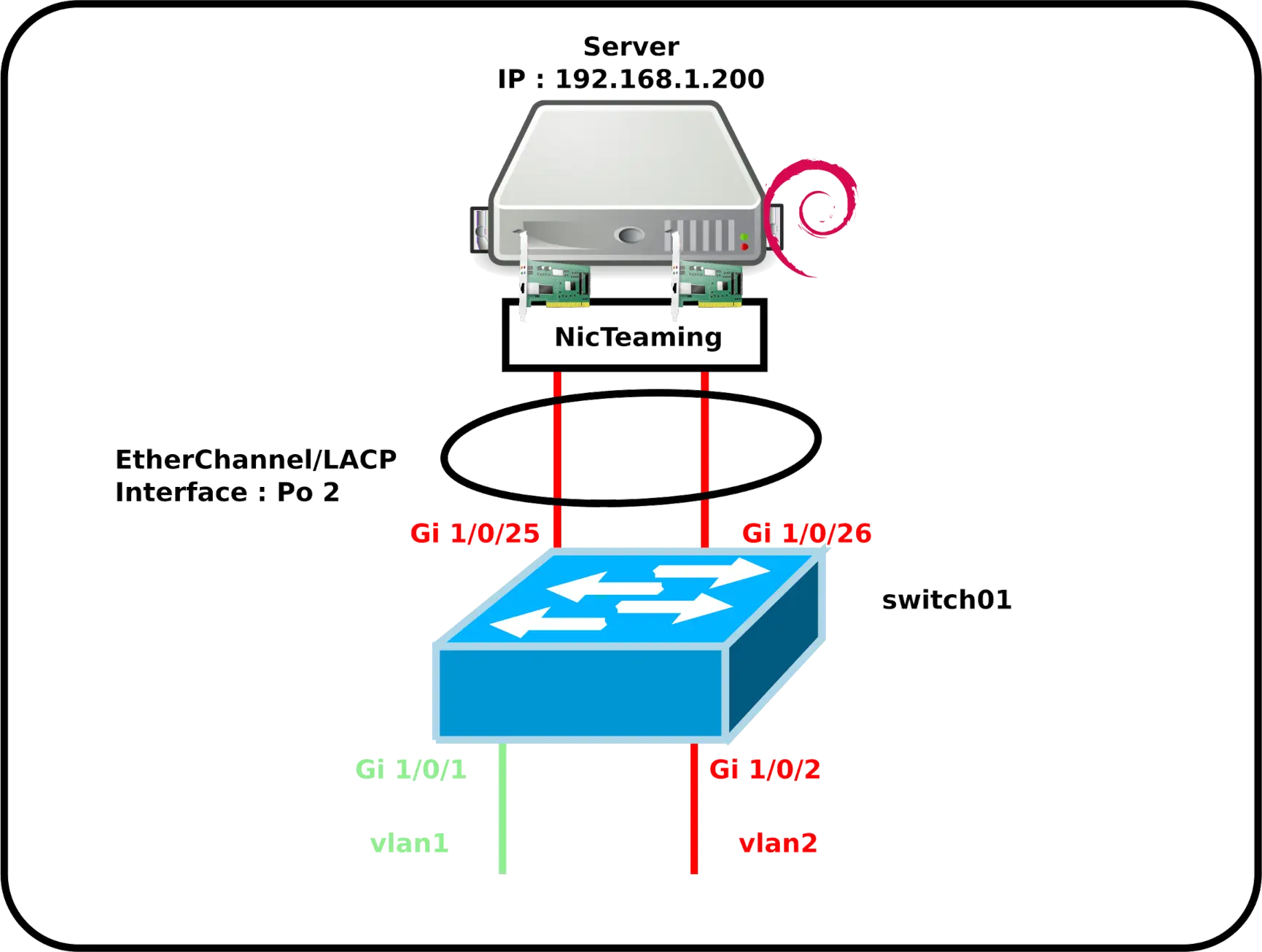

Diagramme montrant la configuration LACP EtherChannel avec NIC Teaming sur un serveur Debian connecté à un commutateur Cisco utilisant les interfaces Gi 1/0/25 et Gi 1/0/26.

Configuration du commutateur Cisco

Configuration du switch01 :

switch01(config)# interface range GigabitEthernet1/0/25-26
switch01(config-if)# switchport mode access
switch01(config-if)# switchport access vlan 2
switch01(config-if)# channel-protocol lacp
switch01(config-if)# channel-group 2 mode active

Nous pouvons maintenant configurer notre interface etherchannel comme n'importe quelle autre interface en utilisant le nom Po 2 :

switch01(config)# interface port-channel 2

Configuration du serveur Debian

Installer le paquet ifenslave, nécessaire pour activer l'agrégation de liens :

root@host:~# apt-get install ifenslave

Éditer le fichier /etc/network/interfaces, et créer l'interface bond0. Ici avec les interfaces physiques eth0 et eth1 :

# This file describes the network interfaces available on your system
# and how to activate them. For more information, see interfaces(5).

source /etc/network/interfaces.d/*

# The loopback network interface
auto lo
iface lo inet loopback

auto bond0
iface bond0 inet static
    address 192.168.1.200
    netmask 255.255.255.0
    network 192.168.1.0
    gateway 192.168.1.254
    bond-slaves eth0 eth1
    #4 for LACP/802.3ad
    bond-mode 4
    #frequency of link status check in milliseconds
    bond-miimon 100
    bond-downdelay 200
    bond-updelay 200
    bond-lacp-rate fast
    #mac and ip
    bond-xmit-hash-policy layer2+3

Redémarrer le serveur Debian :

root@host:~# reboot

Vérifier que l'interface bond0 soit active :

root@host:~# ip address show dev bond0
4: bond0: <BROADCAST,MULTICAST,MASTER,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 72:17:b9:8d:1e:ad brd ff:ff:ff:ff:ff:ff
    inet 192.168.1.200/24 brd 192.168.1.255 scope global bond0
       valid_lft forever preferred_lft forever
    inet6 fe80::7017:b9ff:fe8d:1ead/64 scope link
       valid_lft forever preferred_lft forever

Afficher les informations etherchannel de l'interface bond0 :

root@host:~# cat /proc/net/bonding/bond0
Ethernet Channel Bonding Driver: v5.10.0-9-amd64

Bonding Mode: IEEE 802.3ad Dynamic link aggregation
Transmit Hash Policy: layer2+3 (2)
II Status: up
II Polling Interval (ms): 100
Up Delay (ms): 200
Down Delay (ms): 200
Peer Notification Delay (ms): 0

802.3ad info
LACP rate: fast
in links: 0
Aggregator selection policy (ad_select): stable
System priority: 65535
System MAC address: 72:17:b9:8d:1e:ad
Active Aggregator Info:
        Aggregator ID: 1
        Number of ports: 1
        Actor Key: 15
        Partner Key: 1
        Partner Mac Address: 00:00:00:00:00:00

root@host:~# cat /sys/class/net/bond0/bonding/mode
802.3ad 4
