Que se soit pour un lien internet ou local il peut s'avérer utile d'avoir une représentation graphique de l'utilisation de la bande passante à travers le temps.
Nous allons voir ici comment procéder en utilisant SNMP et le logiciel Munin.
D'après wikipedia : Munin est un logiciel libre et gratuit de surveillance système, réseau en présentant ses résultats sous forme de graphiques.
Le logiciel propose ses propres plugins et outils (pour surveiller : le cpu, la mémoire, les interfaces réseau, les disques…).
Malheuresement je n'ai pas trouvé le plugin qui répondait à mes besoins, j'ai donc décidé de développer le mien.
Est ce que je vais le partager gratuitement ici? C'est ce que vous allez découvrir en lisant cet article…
Dans mon exemple je monitorerais le lien WAN du routeur.
SNMP pour Simple Network Management Protocol est un protocole standard internet dont le but est de collecter et d'organiser les informations de périphériques sur des réseaux IP, il donne également la possibilité de piloter ces périphériques. Les équipements qui supportent le SNMP sont divers et variés : les routeurs, les commutateurs, les serveurs et postes de travail, les imprimantes…
Pour rappel SNMP peut être utilisé de plusieurs façons : snmp get pour récupérer une information, snmp set pour piloter un périphérique et snmp trap qui permet à un agent (présent sur le périphérique) d'envoyer des notifications à un manager (le serveur de supervision).
Nous utiliserons ici snmp get avec la version 3 du protocole SNMP car elle permet une sécurité cryptographique.
Nous configurerons donc le routeur en SNMPv3 avec AES pour le chiffrement et SHA1 pour l'intégrité.
Il existe de nombreux outils pour gérer le protocole snmp. J'utiliserai ici les outils net-snmp parce que je fais ce que je veux.
root@host:~# apt update && apt-get install snmp
root@host:~# snmpwalk -OQse -v 3 -t 10 -l AuthPriv -u USER -a SHA1 -A AUTH_PASSWORD -x AES -X ENCRYPT_PASSWORD 192.168.1.254 1.3.6.1.2.1.2 iso.3.6.1.2.1.2.2.1.2.1 = "LAN" iso.3.6.1.2.1.2.2.1.2.2 = "WAN" iso.3.6.1.2.1.2.2.1.2.7 = "Resrved" […] iso.3.6.1.2.1.2.2.1.10.1 = 993231759 iso.3.6.1.2.1.2.2.1.10.2 = 44681268 iso.3.6.1.2.1.2.2.1.11.1 = 21739 iso.3.6.1.2.1.2.2.1.12.1 = 657070 […] iso.3.6.1.2.1.2.2.1.15.1 = 239874 iso.3.6.1.2.1.2.2.1.16.1 = 3744831080 iso.3.6.1.2.1.2.2.1.16.2 = 671461169 […] iso.3.6.1.2.1.2.2.1.17.1 = 12892 iso.3.6.1.2.1.2.2.1.17.2 = 47095
Comme on peut le constater il est difficile d'identifier les informations qui nous interessent. Afin de traduire les informations reçues de façon compréhensible nous aurons besoin d'installer le paquet snmp-mibs-downloader qui contient les fichiers MIB.
deb http://deb.debian.org/debian/ bullseye main non-free deb-src http://deb.debian.org/debian/ bullseye main non-free
root@host:~# apt update && apt install snmp-mibs-downloader
# As the snmp packages come without MIB files due to license reasons, loading # of MIBs is disabled by default. If you added the MIBs you can reenable # loading them by commenting out the following line. #mibs : mibs ALL # If you want to globally change where snmp libraries, commands and daemons # look for MIBS, change the line below. Note you can set this for individual # tools with the -M option or MIBDIRS environment variable. # # mibdirs /usr/share/snmp/mibs:/usr/share/snmp/mibs/iana:/usr/share/snmp/mibs/ietf
root@host:~# snmpwalk -OQse -v 3 -t 10 -l AuthPriv -u USER -a SHA1 -A AUTH_PASSWORD -x AES -X ENCRYPT_PASSWORD 192.168.1.254 1.3.6.1.2.1.2 ifDescr.1 = LAN ifDescr.2 = WAN ifDescr.7 = Resrved […] ifInOctets.1 = 1247598139 ifInOctets.2 = 4105313719 ifInUcastPkts.1 = 4751 ifInNUcastPkts.1 = 146063 […] ifInUnknownProtos.1 = 61144 ifOutOctets.1 = 3285593712 ifOutOctets.2 = 2913538784 […] ifOutUcastPkts.1 = 2037 ifOutUcastPkts.2 = 13573
Nous pouvons ici dire que nous allons devoir travailler avec les oid ifInOctets.2 (1.3.6.1.2.1.2.2.1.10.2) et ifOutOctets.2 (1.3.6.1.2.1.2.2.1.16.2).
root@host:~# snmpget -OQse -v 3 -t 10 -l AuthPriv -u USER -a SHA1 -A AUTH_PASSWORD -x AES -X ENCRYPT_PASSWORD 192.168.1.254 1.3.6.1.2.1.2.2.1.10.1 ifInOctets.1 = 854863486
root@host:~# apt update && apt install apache2 libapache2-mod-fcgid
root@host:~# a2enmod fcgid
root@host:~# apt update && apt install munin munin-node munin-plugins-extra
root@host:~# a2enconf munin
ScriptAlias /munin-cgi/munin-cgi-graph /usr/lib/munin/cgi/munin-cgi-graph
Alias /munin/static/ /var/cache/munin/www/static/
<Directory /var/cache/munin/www>
Require all granted
Options None
</Directory>
<Directory /usr/lib/munin/cgi>
Require all granted
<IfModule mod_fcgid.c>
SetHandler fcgid-script
</IfModule>
<IfModule !mod_fcgid.c>
SetHandler cgi-script
</IfModule>
</Directory>
# ***** SETTINGS FOR CGI/CRON STRATEGIES *****
# pick _one_ of the following lines depending on your "html_strategy"
# html_strategy: cron (default)
Alias /munin /var/cache/munin/www
root@host:~# systemctl restart apache2
root@host:~# apt update && apt install bc snmp
#!/bin/sh
# Role : script munin pour relever les valeurs d'upload et de download d'une interface
# Auteur : http://shebangthedolphins.net/
# 1.0 premiere version
AUTH_PASSWORD="AUTH_PASSWORD"
ENCRYPT_PASSWORD="ENCRYPT_PASSWORD"
USER="user"
HOST="192.168.1.254"
OID_UPLOAD="1.3.6.1.2.1.2.2.1.16.2"
OID_DOWNLOAD="1.3.6.1.2.1.2.2.1.10.2"
output_config() {
echo "graph_category network"
echo "graph_title Bandwidth"
echo "plugins.label WAN Bandwidth"
echo "graph_vlabel bytes"
echo "wan1_upload.label upload"
echo "wan1_download.label download"
}
output_values() {
printf "wan1_upload.value %d\n" $(snmp_wan_upload) &
printf "wan1_download.value %d\n" $(snmp_wan_download)
wait
}
snmp_wan_upload() {
TimeEnd_UL=$(date +"%s") #epoch time
if [ ! -f /tmp/wan_upload ]; then sleep 5s; snmpget -OQne -v 3 -t 10 -l AuthPriv -u "$USER" -a SHA1 -A "$AUTH_PASSWORD" -x AES -X "$ENCRYPT_PASSWORD" "$HOST" "$OID_UPLOAD" | awk '{ print $3 }' > /tmp/wan_upload; sleep 5s; TimeEnd_UL=$(date +"%s"); fi #at first launch creation of the /tmp/wan_upload file
ifInOctets_WAN1=$(cat /tmp/wan_upload) #value in bytes of the last reading (5 minutes ago)
TimeStart_UL=$(date -r /tmp/wan_upload +"%s") #epoch time of the modification of the file /tmp/wan_upload
ifInOctets_WAN2=$(snmpget -OQne -v 3 -t 10 -l AuthPriv -u "$USER" -a SHA1 -A $AUTH_PASSWORD -x AES -X $ENCRYPT_PASSWORD "$HOST" "$OID_UPLOAD" | awk '{ print $3 }' | tee /tmp/wan_upload) #current reading (+5 minutes compared to the previous reading)
Time_UL=$(($TimeEnd_UL-$TimeStart_UL)) #difference in seconds between the current epoch time and that of the /tmp/wan_upload file
Result_UL=$(echo "scale=0;($ifInOctets_WAN2 - $ifInOctets_WAN1)/($Time_UL)" | bc) #difference in bytes between the -5min record and the current record
if [ $Result_UL -gt 0 ]; then #if difference is less than 0 then normal operation
echo "scale=0;($ifInOctets_WAN2 - $ifInOctets_WAN1)/($Time_UL)" | bc
else #if difference is less than 0 then the counter has been reset after the value 4294967295, the counter is reset to 0
echo "scale=0;($ifInOctets_WAN2 - $ifInOctets_WAN1 + 4294967295)/($Time_UL)" | bc
fi
}
snmp_wan_download() {
TimeEnd_DL=$(date +"%s") #epoch time
if [ ! -f /tmp/wan_download ]; then sleep 5s; snmpget -OQne -v 3 -t 10 -l AuthPriv -u "$USER" -a SHA1 -A "$AUTH_PASSWORD" -x AES -X "$ENCRYPT_PASSWORD" "$HOST" "$OID_DOWNLOAD" | awk '{ print $3 }' > /tmp/wan_download; sleep 5s; TimeEnd_DL=$(date +"%s"); fi #at first launch creation of the file /tmp/wan_download
ifOutOctets_WAN1=$(cat /tmp/wan_download) #value in bytes of the last reading (5 minutes ago)
TimeStart_DL=$(date -r /tmp/wan_download +"%s") #epoch time of the modification of the file /tmp/wan_download
ifOutOctets_WAN2=$(snmpget -OQne -v 3 -t 10 -l AuthPriv -u "$USER" -a SHA1 -A "$AUTH_PASSWORD" -x AES -X "$ENCRYPT_PASSWORD" "$HOST" "$OID_DOWNLOAD" | awk '{ print $3 }' | tee /tmp/wan_download) #current reading (+5 minutes compared to the previous reading)
Time_DL=$(($TimeEnd_DL-$TimeStart_DL)) #difference in seconds between the current epoch time and that of the /tmp/wan_download file
Result_DL=$(echo "scale=0;($ifOutOctets_WAN2 - $ifOutOctets_WAN1)/($Time_DL)" | bc) #difference in bytes between the -5min record and the current record
if [ $Result_DL -gt 0 ]; then
echo "scale=0;($ifOutOctets_WAN2 - $ifOutOctets_WAN1)/($Time_DL)" | bc
else
echo "scale=0;($ifOutOctets_WAN2 - $ifOutOctets_WAN1 + 4294967295)/($Time_DL)" | bc
fi
}
output_usage() {
printf >&2 "%s - munin plugin to graph bandwith links\n" ${0##*/}
printf >&2 "Usage: %s [config]\n" ${0##*/}
}
case $# in
0)
output_values
;;
1)
case $1 in
config)
output_config
;;
*)
output_usage
exit 1
;;
esac
;;
*)
output_usage
exit 1
;;
esac
root@host:~# chmod +x /usr/share/munin/plugins/bandwidth
root@host:~# ln -s /usr/share/munin/plugins/bandwidth /etc/munin/plugins/bandwidth
[bandwidth] user root
root@host:~# systemctl restart munin-node

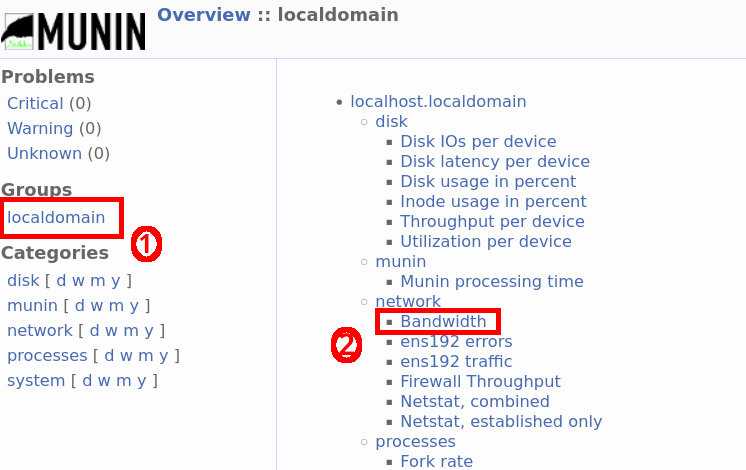

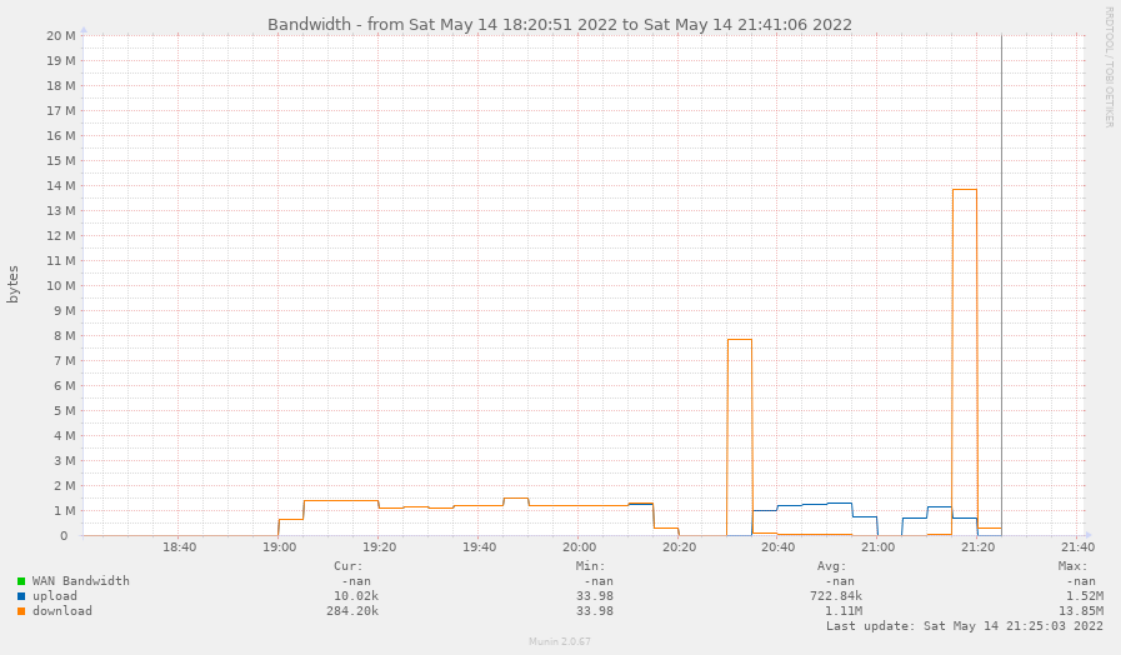

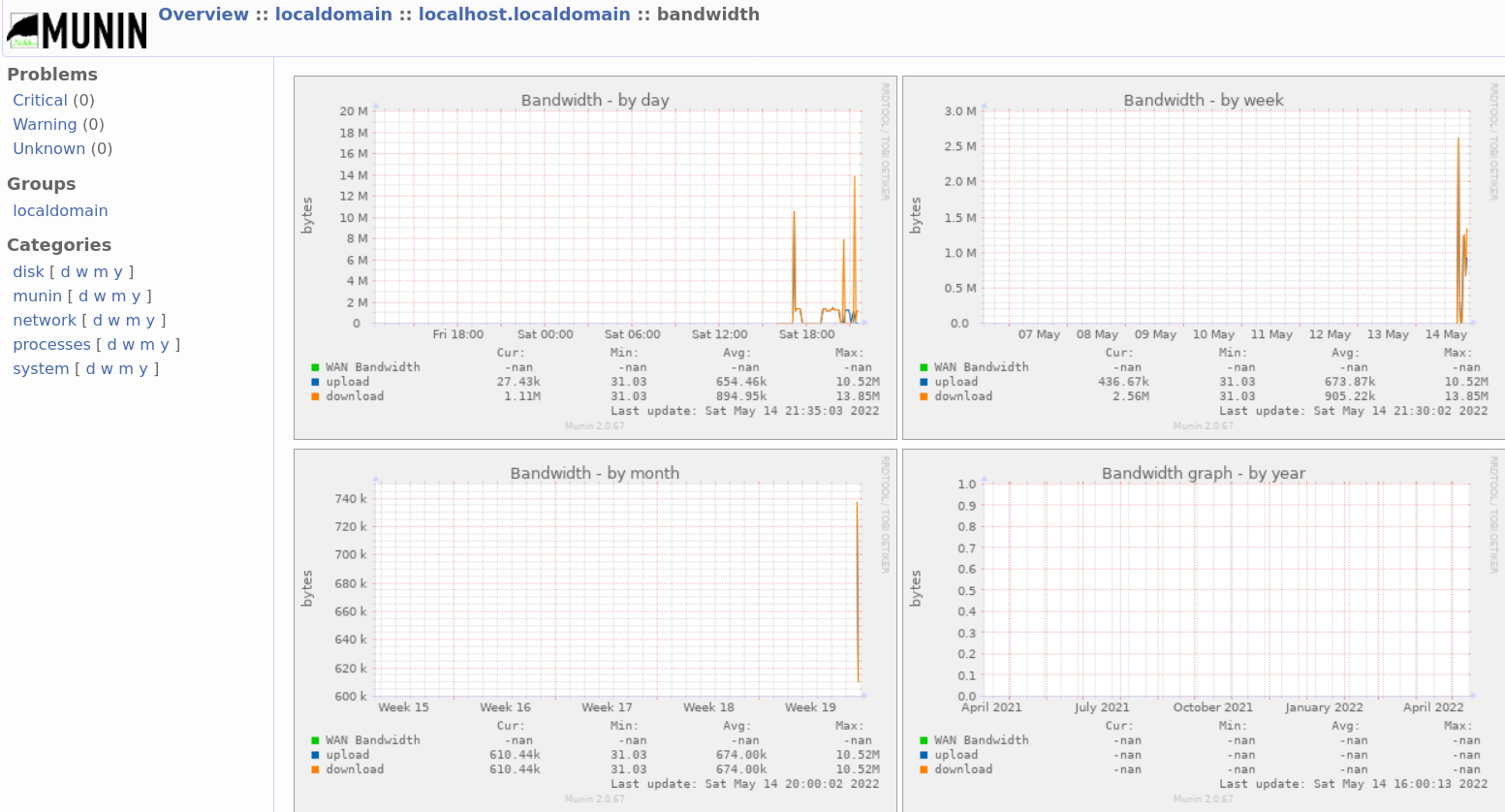

root@host:~# munin-run bandwidth
root@host:~# /usr/sbin/munin-node-configure | grep bandwidth
