Tout ce que vous avez toujours voulu savoir sur la fibre optique

Mise à jour le 01 nov. 2024

Vue rapprochée de câbles fibres optiques illuminés pour la transmission de données à haut débit

Intro

Il y a beaucoup de termes et concepts à connaitre lorsque l'on parle de fibre optique. Je vais essayer ici de noter les choses essentielles.

Définitions

Quand on parle de fibre optique, on parle soit de mono-mode ou de multi-mode qui sont deux technologies aux propriétés bien différentes:
- Multi-mode : moins cher, adapté aux courtes ou moyennes distances (<500m). Généralement les jaretières (ou cables) sont de couleurs oranges.
- Mono-mode : plus cher, adapté aux longues distances (jusqu'à plusieurs kilomètres). Généralement les jaretières (ou cables) sont de couleurs jaunes.

Câbles

Connecteurs

Il y a énormément de connecteurs différents, je liste ici ceux que l'on est amené à voir le plus dans l'industrie.

Connecteurs	Images

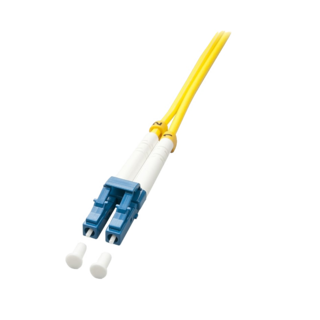

LC : Lucent Connector, Little Connector ou Local Connector. Note : Typiquement ce que l'on voit le plus dans les nouvelles installations. Du coté des Switchs et des panneaux optiques.

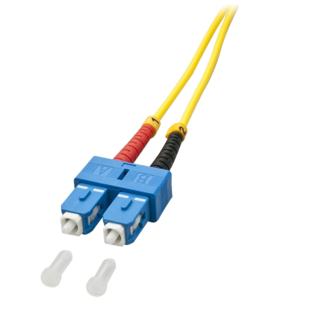

SC : Subscriber connector, square connector ou standard connector. Note : Toujours présent du coté des panneaux optiques.

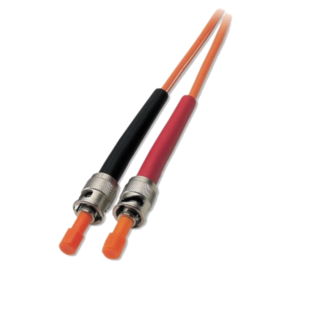

ST : Note : Généralement présent dans les anciennes installations.

Multi-mode

Les câbles Multimode sont préfixés avec OM ou il. Il existe cinq types de câbles multi-mode : OM1/il1, OM2/il2, OM3/il3, OM4/il4 et OM5/il5.

Standard	OM1/il1	OM2/il2	OM3/il3	OM4/il4	OM5/il5
Distance (1 Gbits)	275 m	550 m	550 m	550 m	550 m
Distance (10 Gbits)	33 m	82 m	300 m	400 m	400 m
Distance (40 Gbits / 100 Gbits)	Non supporté	Non supporté	100 m	150 m	150 m

Mono-mode

Les câbles Mono-mode sont préfixés avec OS. Il existe deux types de câbles mono-mode : OS1 et OS2.

Standard	OS1	OS2
Distance	10 km	100 km
Application	Intérieur	Extérieur

SFP / mini-Gbics

SFP pour small form-factor pluggable est un standard de module émetteur-récepteur compact, insérable à chaud. (source : https://fr.wikipedia.org).

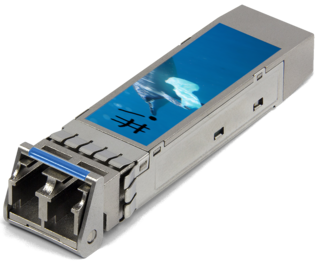

Module émetteur-récepteur à fibre optique SFP pour la transmission de données à haut débit. — Img. Le module sfp **std.rocks**.

Modules 1 Gbit/s SFP

SX : Multi-mode, 850 nm, 550m/1Gbits or 150m/4Gbits.
LX : Mono-mode, 1 310 nm, jusqu'à 10 km.
EX : Mono-mode, 1 310 nm, jusqu'à 40 km.
ZX : Mono-mode, 1 550 nm, jusqu'à 80 km.
EZX : Mono-mode, 1 550 nm, jusqu'à 120 km.

Modules 10 Gbit/s SFP+

Ils sont de format identiques aux modules SFP mais la vitesse peut atteindre 10 Gbits.

SR : Multi-mode, 850 nm, jusqu'à 300m/10Gbits.
LR : Mono-mode, 1 310 nm, jusqu'à 10 km.
LRM : Multi-mode, 1 310 nm, jusqu'à 0.22 km.
ER : Mono-mode, 1 550 nm, jusqu'à 40 km.
ZR : Mono-mode, 1 550 nm, jusqu'à 80 km.
