Mode Transport avec Racoon et Windows et authentification PSK
Préambule
Mode : Transport, avec authentification PSKAlice : Debian 6.0.5RĂ©gis : Windows XP ou 7

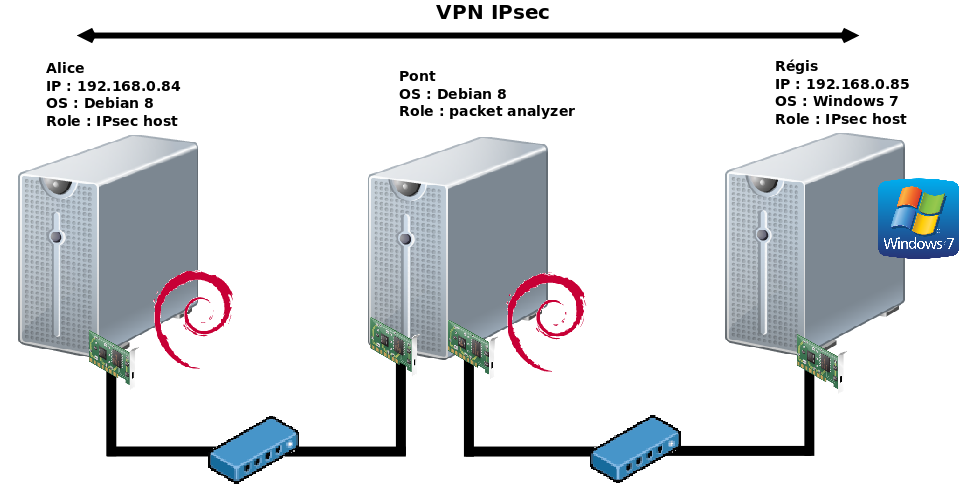

Synoptique
Alice
On installe les paquets racoon et ipsec-tools :
root@host:~# apt-get install racoon ipsec-tools
NB : il faut choisir l'option modification directe lors de l'installation de raccon .
racoon se configure dans /etc/racoon/racoon.conf
path pre_shared_key "/etc/racoon/psk.txt";
#path certificate "/etc/racoon/certs";
remote 192.168.0.85 {
exchange_mode main;
proposal {
encryption_algorithm 3des;
hash_algorithm sha1;
authentication_method pre_shared_key;
#dh_group modp1024;
dh_group 2;
}
# generate_policy off;
}
sainfo address 192.168.0.84 any address 192.168.0.85 any {
#pfs_group modp768;
#pfs_group 2;
lifetime time 1 hour;
encryption_algorithm 3des;
authentication_algorithm hmac_sha1;
compression_algorithm deflate;
}
Dans /etc/racoon/psk.txt on configure la clé partagée :
# IPv4/v6 addresses
192.168.0.85 TEST
On configure les bases SA/SP dans /etc/ipsec-tools.conf  :
#!/usr/sbin/setkey -f
## Flush the SAD and SPD
#
flush;
spdflush;
spdadd 192.168.0.84 192.168.0.85 any -P out ipsec
esp/transport//require;
#
spdadd 192.168.0.85 192.168.0.84 any -P in ipsec
esp/transport//require;
#
Commandes utiles
Charger les règles présentes dans le fichier /etc/ipsec-tools.conf  :
setkey -f /etc/ipsec-tools.conf
Exécuter racoon avec le fichier de configuration /etc/racoon/racoon.conf et voir les logs en temps réels :
racoon -F -f /etc/racoon/racoon.conf
Réinitialiser la config setkey :
setkey -F
Vérifier l'état des différents SAs établits :
setkey -D
Afficher les politiques configurées :
setkey -DP
RĂ©gis
Windows XP

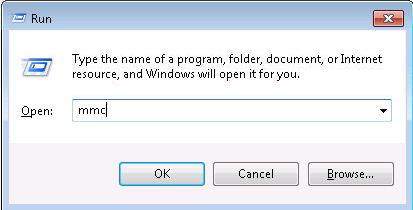

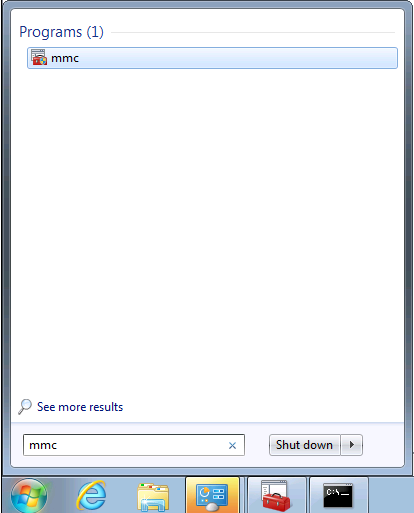

Ouverture de la Microsoft Management Console :
Ajout des composants :
Fichier > Ajouter/Supprimer un composant logiciel enfichable :
On choisit "Ordinateur local" :
Puis on sélectionne "Moniteur de sécurité IP" (Optionnel) et "Stratégie de sécurité IP" :
On fait un clic droit sur "Stratégie de sécurité IP" puis sur "Créer une stratégie de groupe IP" :
La fenêtre suivante apparaît :
On clique sur "suivant" et on donne un nom à notre nouvelle stratégie :
On décoche l'option "Activer la règle par défaut"  :
Et on clique sur "Terminer" pour éditer la stratégie :
La fenêtre Propriétés de IPsec apparaît et on clique sur "Ajouter"  pour créer un nouveau filtre :

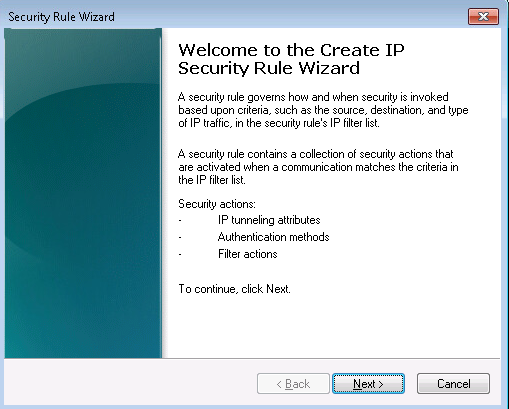

On clique sur "Suivant" Â :

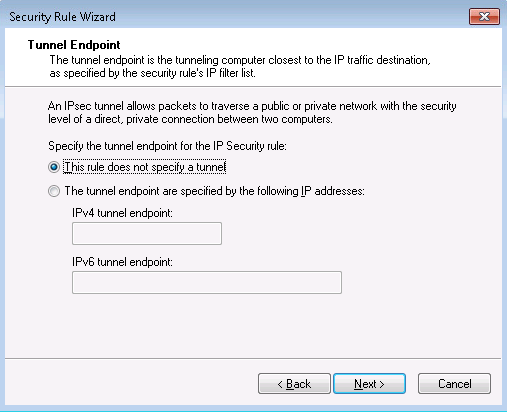

On précise que "Cette règle ne spécifie aucun tunnel"  :
"RĂ©seau Local" puis Suivant" Â :
On choisit "Utiliser cette chaîne ..."  et on entre la clé partagée :

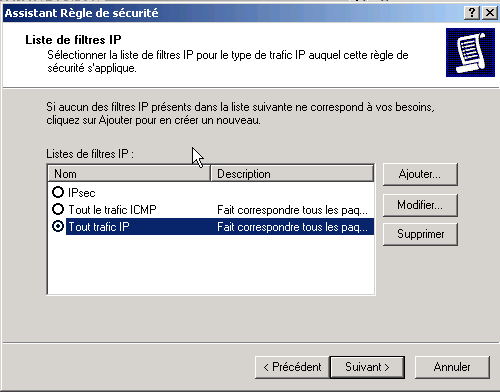

On choisit "Tout le trafic IP"

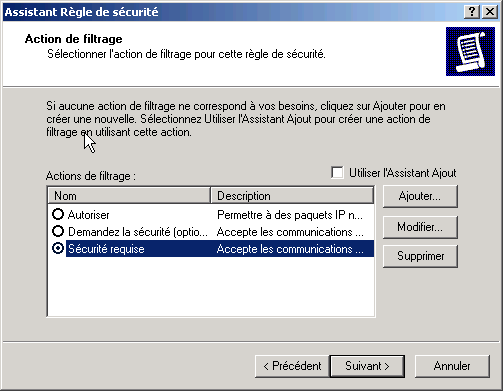

On choisit "Sécurité Requise" , puis on décoche"Utiliser l'Assistant Ajout"

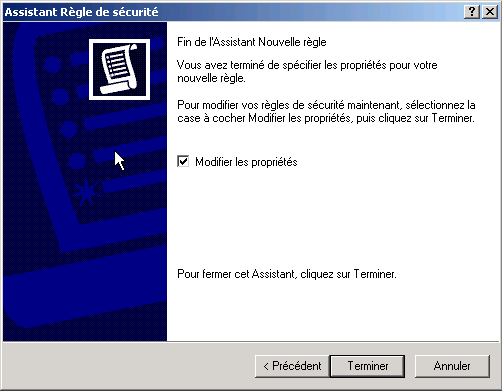

On clique ensuite sur "Terminer"
Et on vérifie les paramètres suivants

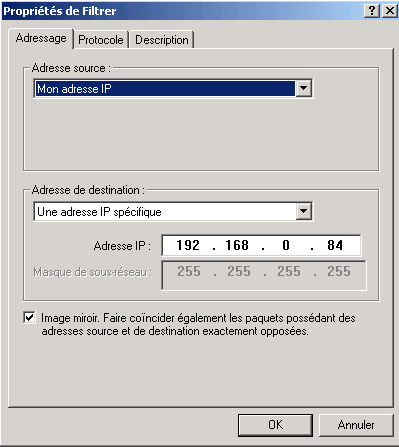

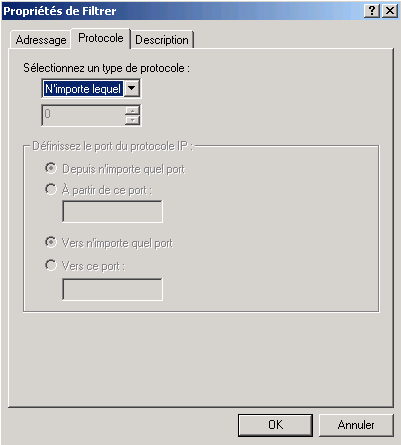

Liste des filtres IP > Ajouter :Nom : IPsec, on décoche "Utiliser l'Assistan Ajout" puis on clique sur "Ajouter"

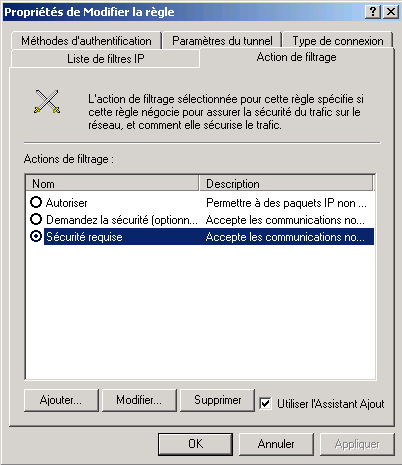

"Action de filtrage > Sécurité requise > Modifier..."

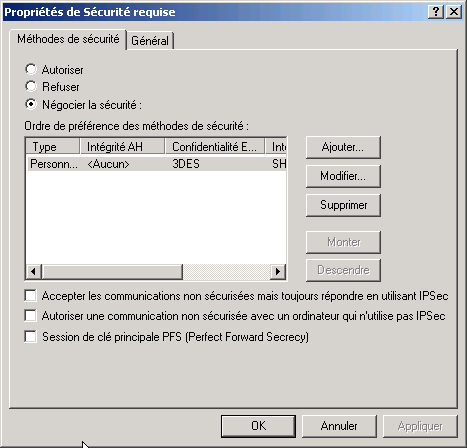

Onglet "Méthodes de sécurité", "Négocier la sécurité", "Ajouter"

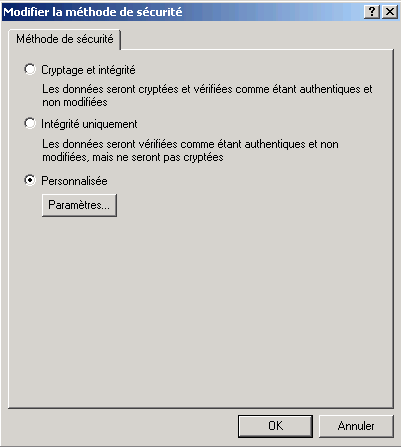

"Personnalisée", "Paramètres"

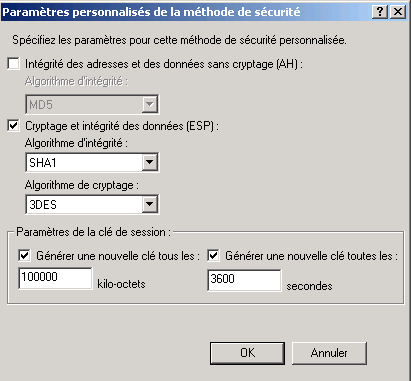

On choisit les paramètres de sécurité suivants :

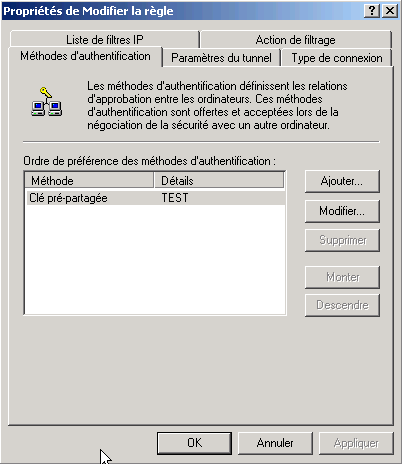

Méthodes d'authentification >> Modifier

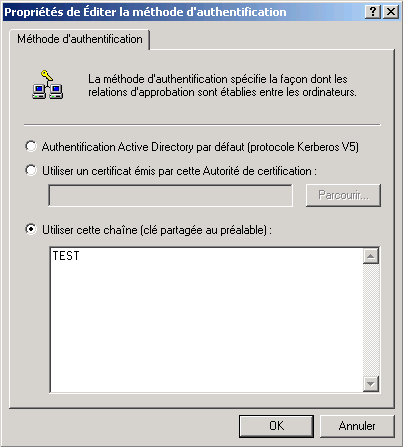

Dans "Utiliser cette chaînes..." la clé doit être correctement rentrée :

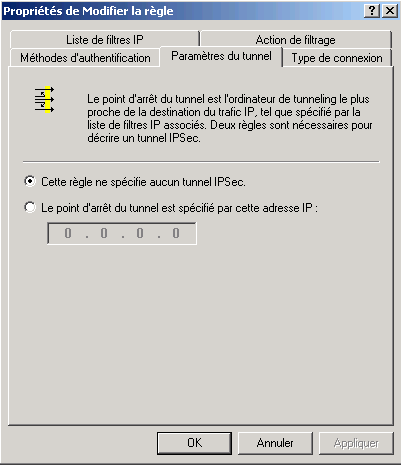

Paramètres du tunnel > Cette règle ne spécifie aucun tunnel IPsec :

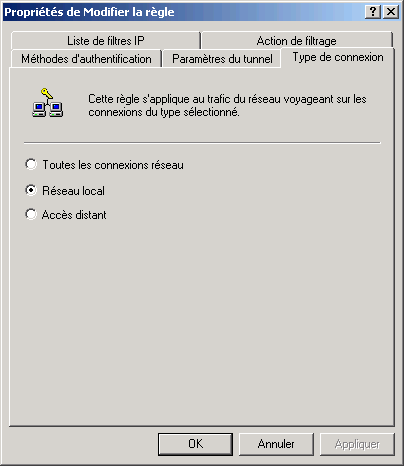

Type de connexion > RĂ©seau local :

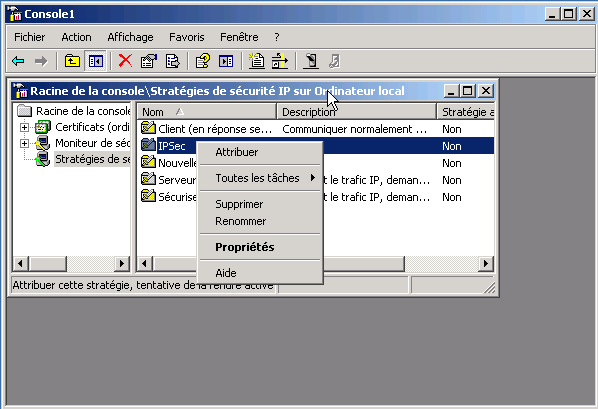

On n'oubliera pas d'activer la règle (Clic droit sur la Stratégie, Attribuer) :
Windows 7

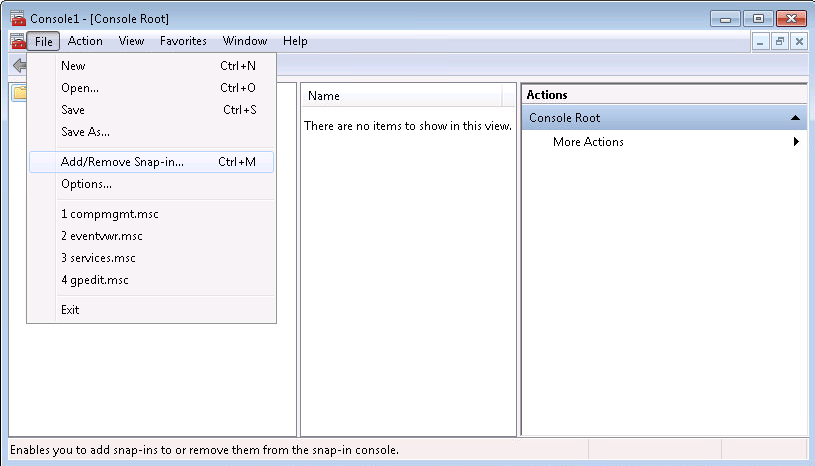

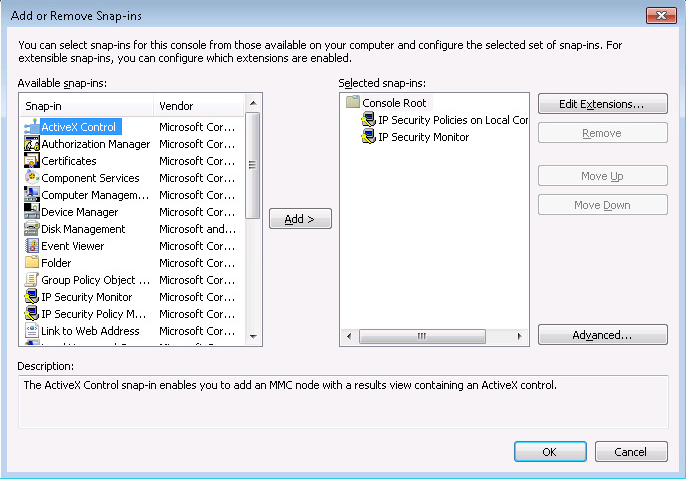

File > Add/Remove Snap-in...

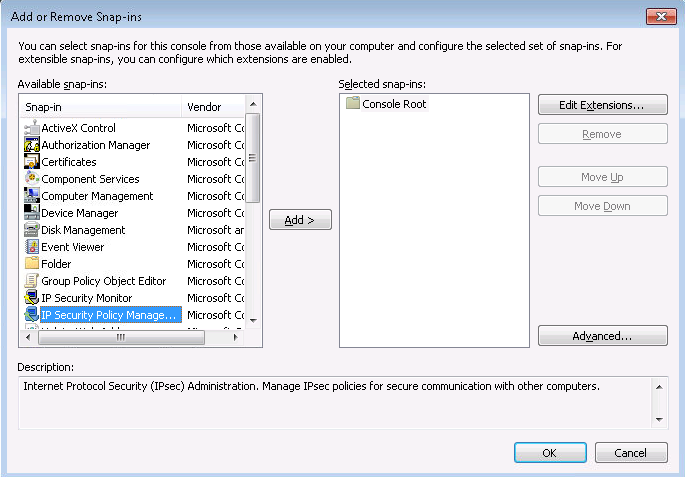

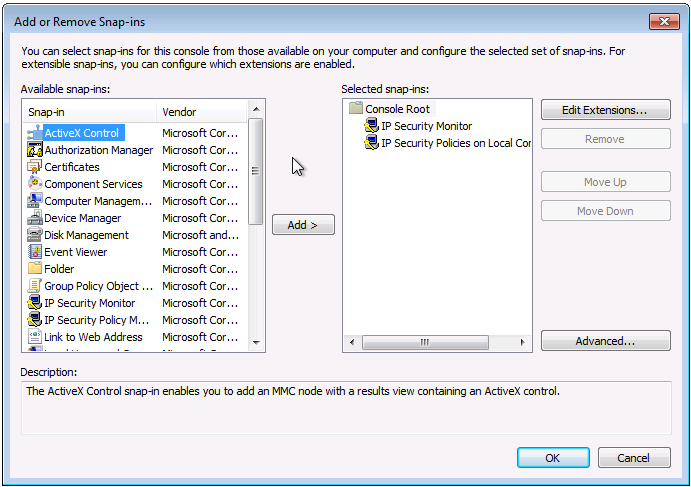

Puis on sélectionne IP Security Monitor (Optionnel) et IPSecurity Policies on Local Computer

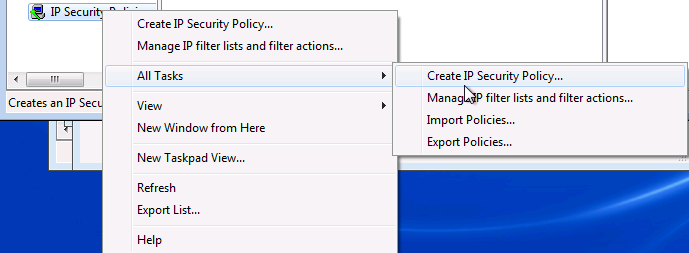

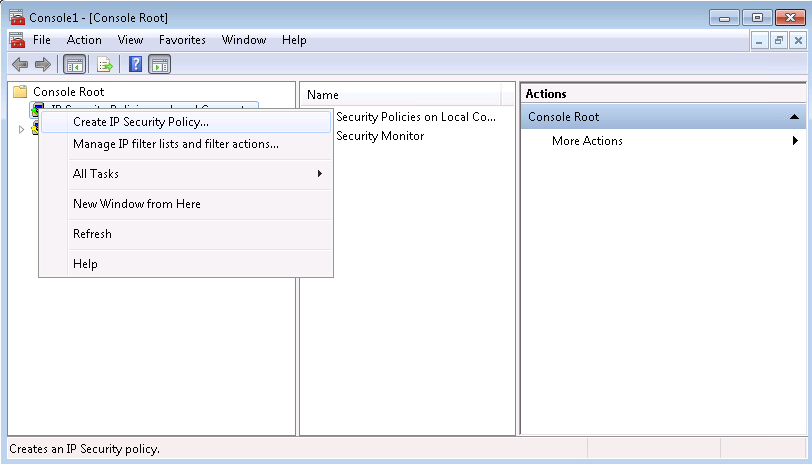

On fait un clic droit sur "IP Security Policies on Local Computer", "Create IP Security Policy..."

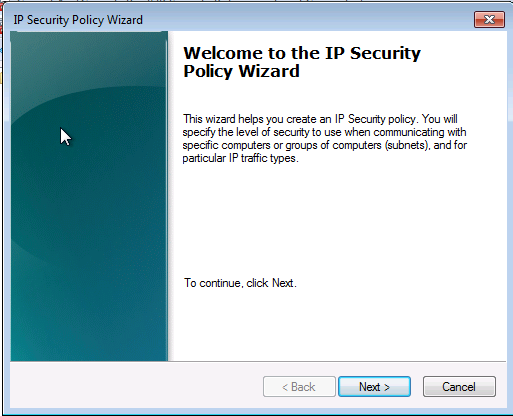

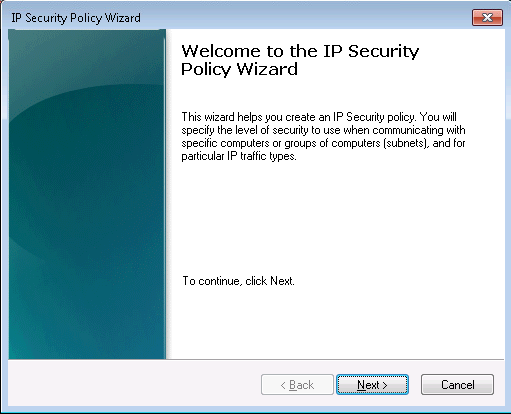

La fenêtre suivante apparaît :

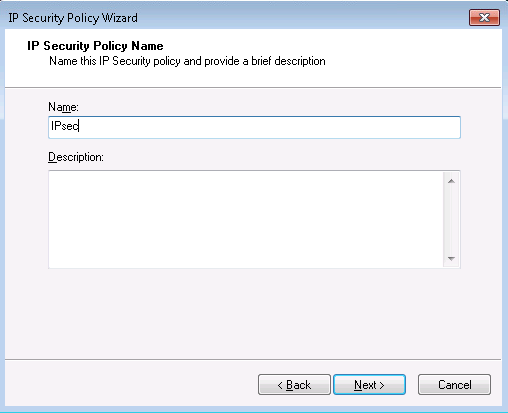

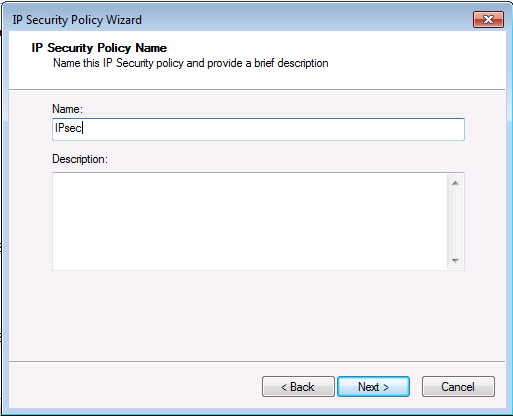

On donne un nom (IPsec ici) à la stratégie :

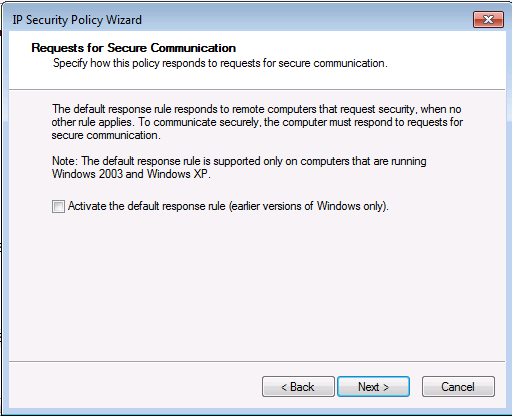

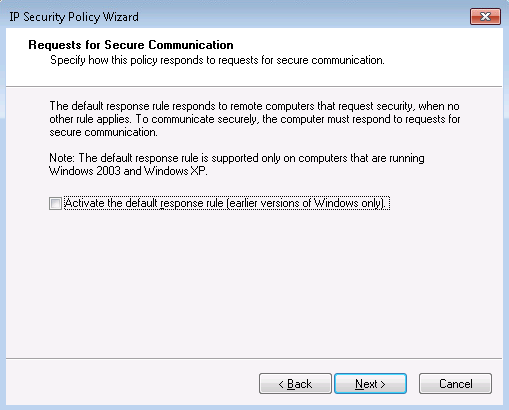

On décoche "Activate the default..." et on clique sur suivant :

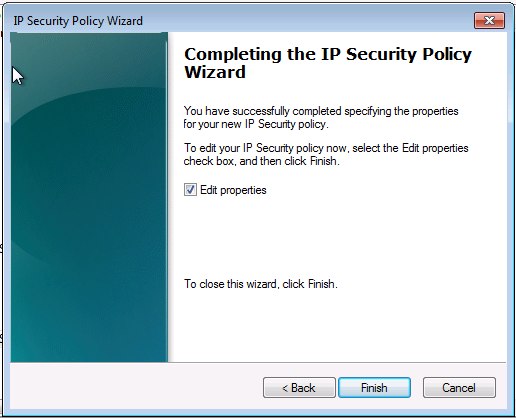

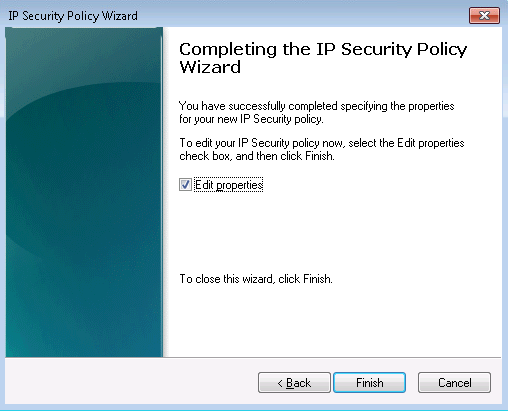

On coche "Edit properties" et on clique sur "Terminer"

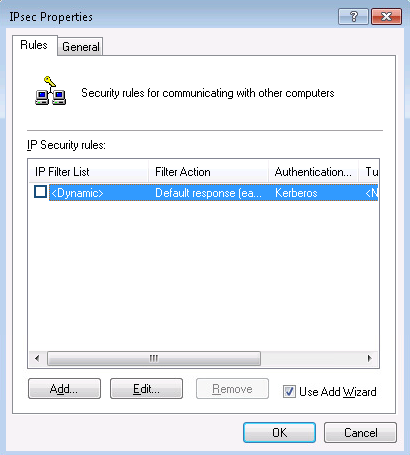

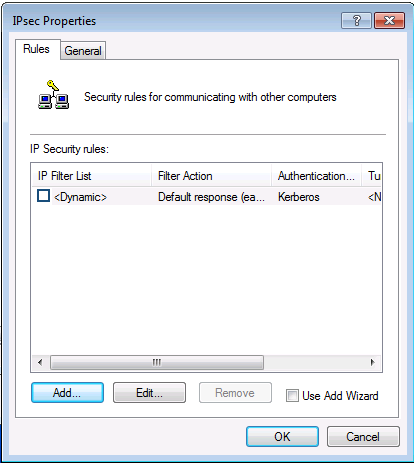

La fenêtreIPsec Properties apparaît, on décoche "Use Add Wizard" et on clique sur "Add" pour créer un nouveau filtre :

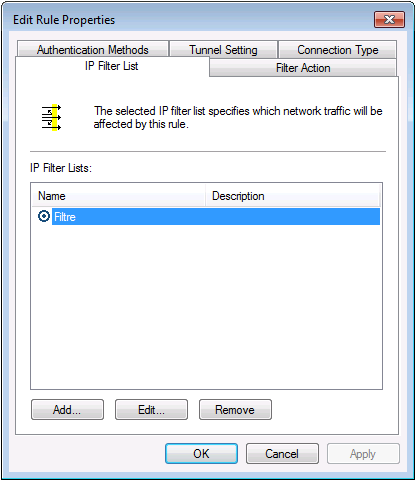

La fenêtre Edit Rule Properties apparaît, on clique sur "Add" :

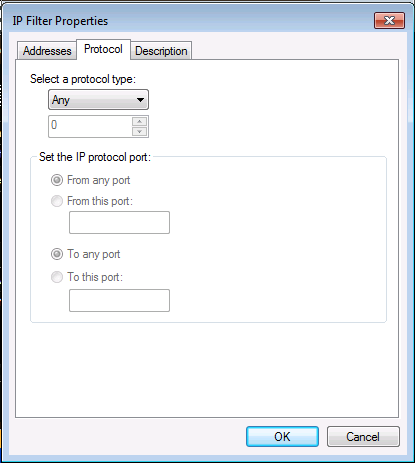

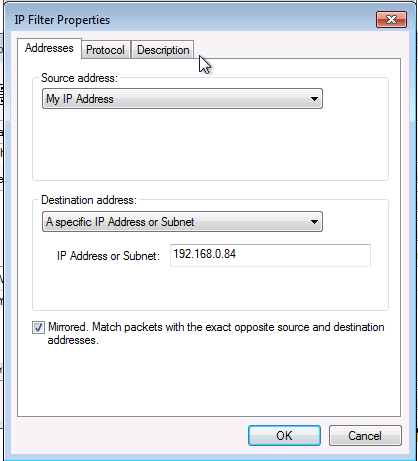

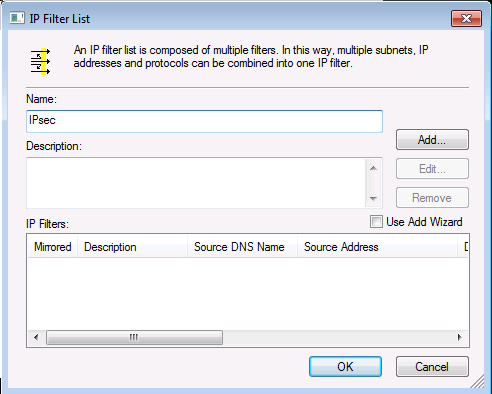

On donne un nom au filtre, on décoche Use Add Wizard puis on clique sur Add...

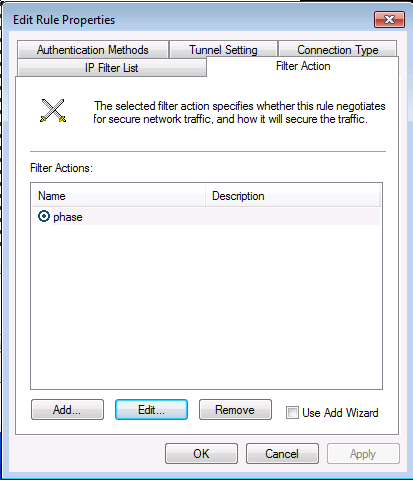

Filter Action > Phase > Edit

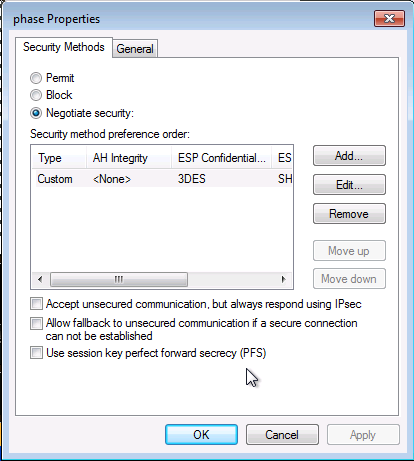

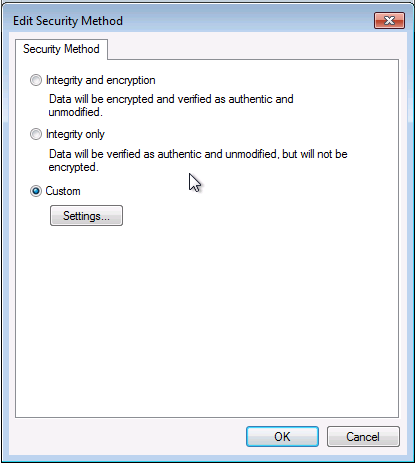

Onglet "Security Methods" , "Negociate security" , "Add..."

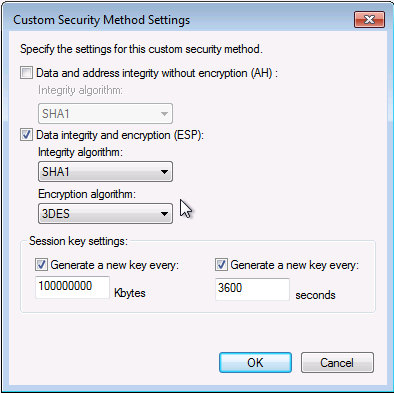

On choisit les paramètres de sécurité suivants :

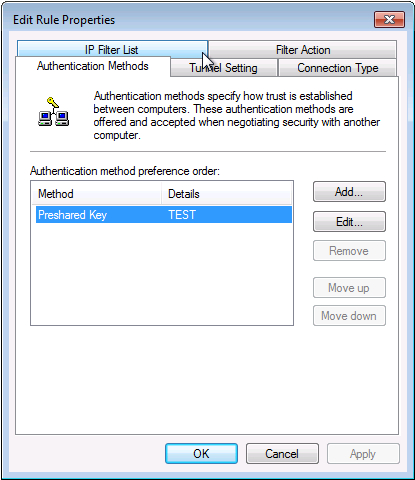

Authentification Methods > Edit :
Dans "Use this string..." la clé doit être correctement rentrée :

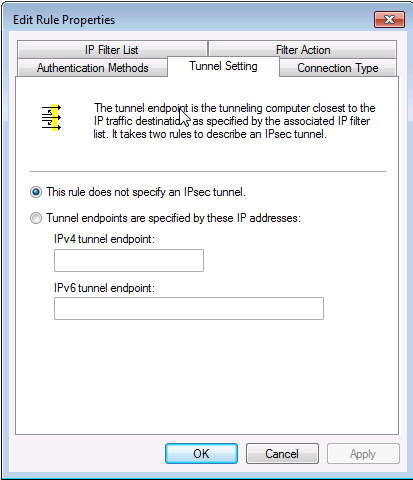

Tunnel Setting > This rule does not specified by these IPsec tunnel :

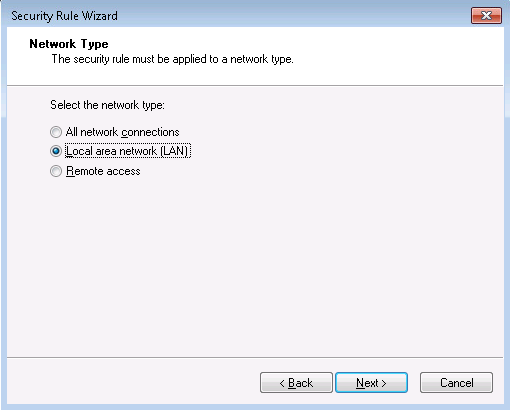

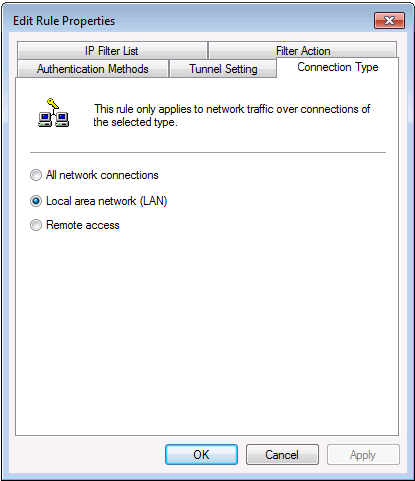

Connection Type > Local area network (LAN) :
On n'oubliera pas d'activer la règle (Clic droit sur la Stratégie, Assign) :

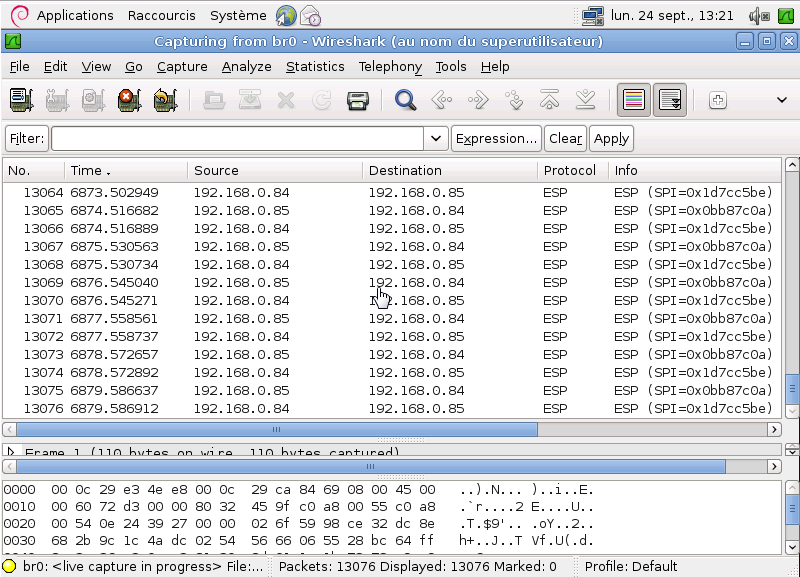

ContrĂ´le avec Wireshark depuis le pont
Les paquets entre les deux hôtes sont bien chiffrés.
