Comment configurer un serveur OpenVPN avec le routage sur Windows Server 2019

Mise à jour le 27 oct. 2024

Nous allons voir ici comment mettre en place un serveur OpenVPN sous Microsoft Windows Serveur.

Il sagit de la suite de mon précédent "Tutoriel" que j'ai écris (le lien ici) sous Windows 2019 (ce qui ne change pas grand chose) mais avec l'activation de la fonctionnalité de routage qui permet de joindre le LAN depuis notre client distant.

OpenVPN est un VPN performant, qui a plusieurs avantages : il est gratuit, compatible avec les principaux systèmes d'exploitation, facile à implémenter et hautement paramétrable.

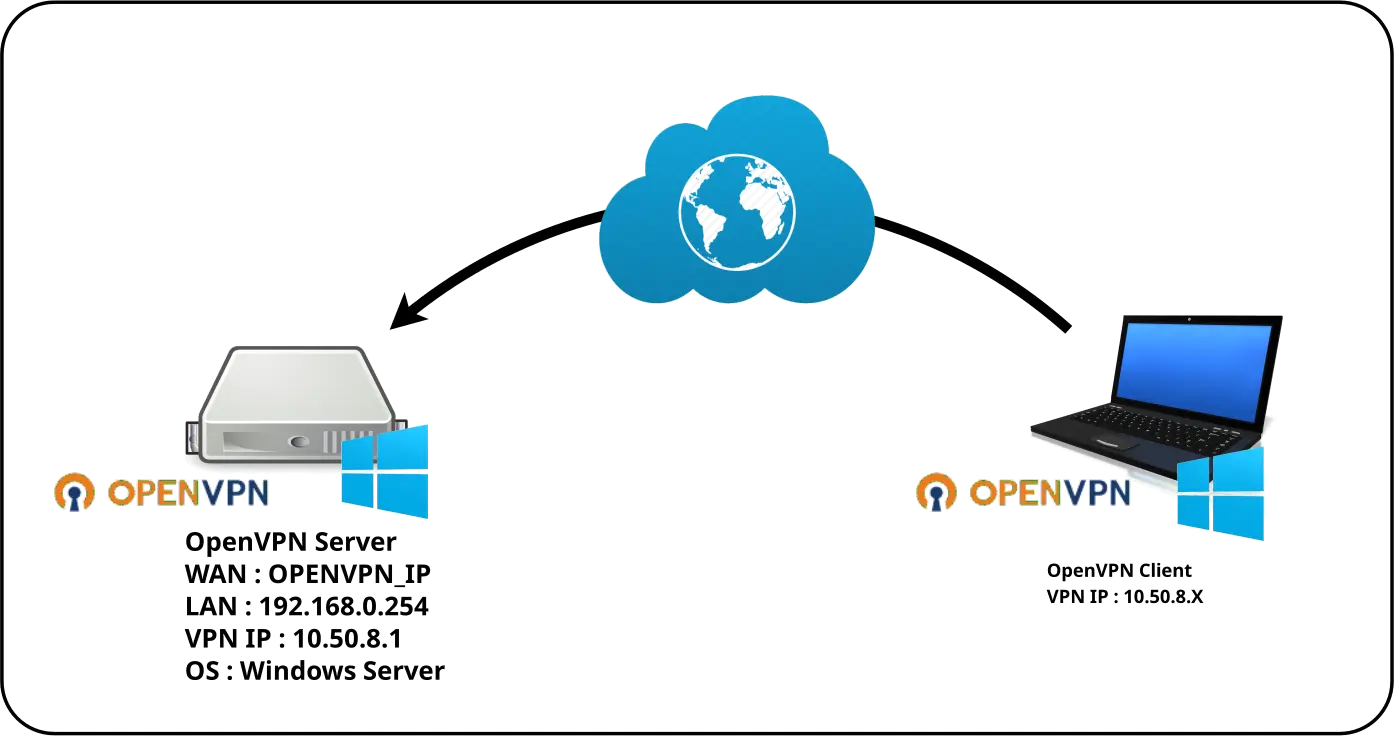

Schéma réseau

Diagramme montrant la connexion réseau entre le serveur OpenVPN et le client avec les configurations IP et les chemins de connexion

Configuration Serveur

Propriétés du serveur OpenVPN :
- OS : Windows Server 2019
- Role : OpenVPN Server
- IP : 192.168.0.254

Prérequis

OpenSSL

Pour créer les certificats de connexion, nous devrons installer OpenSSL. J'utilise personnelement les packages proposés sur slproweb.com.

Télécharger OpenSSL

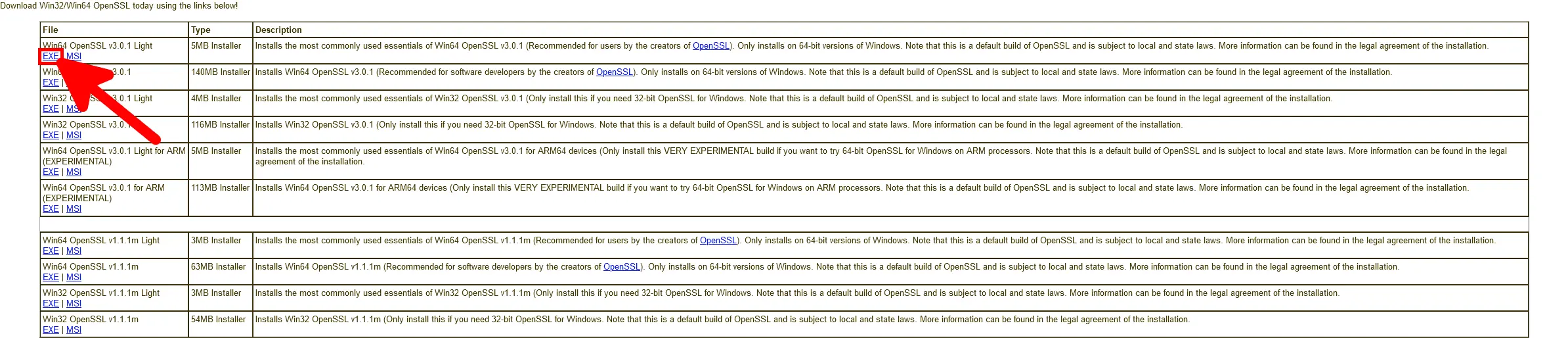

Télécharger la dernière version d'OpenSSL Light.

Téléchargement d'OpenSSL sur le site slproweb

Installer OpenSSL

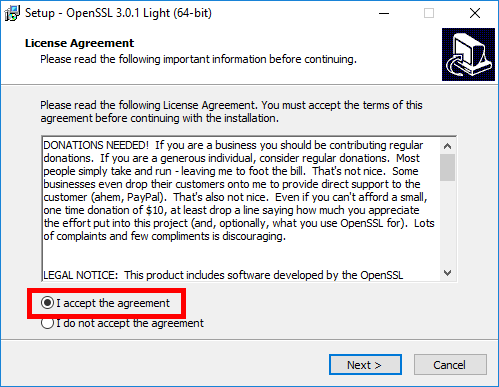

Accepter le Contrat de Licence :

Fenêtre d'installation d'OpenSSL affichant l'accord de licence avec l'option d'acceptation de l'accord sélectionnée

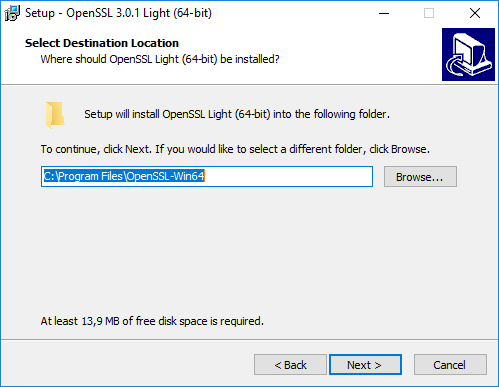

Choisir le dossier d'installation :

Fenêtre d'installation d'OpenSSL invitant à sélectionner l'emplacement de destination de l'installation sous Windows

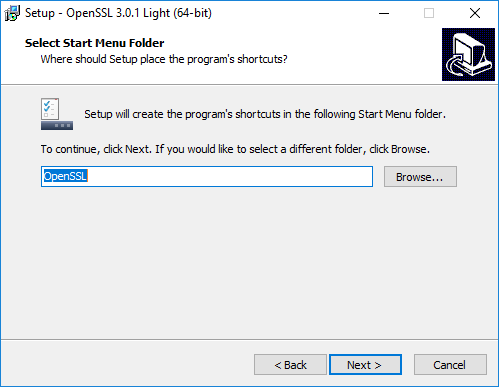

Définir le dossier du menu démarrer :

Fenêtre d'installation d'OpenSSL demandant de sélectionner le dossier du menu Démarrer pour les raccourcis du programme sous Windows

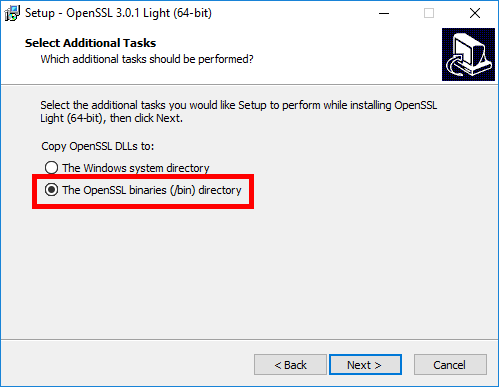

Choisir de copier les DLLs OpenSSL dans le dossier bin :

Fenêtre d'installation d'OpenSSL demandant de sélectionner des tâches supplémentaires, avec l'option de copier les binaires dans le répertoire bin d'OpenSSL sélectionnée

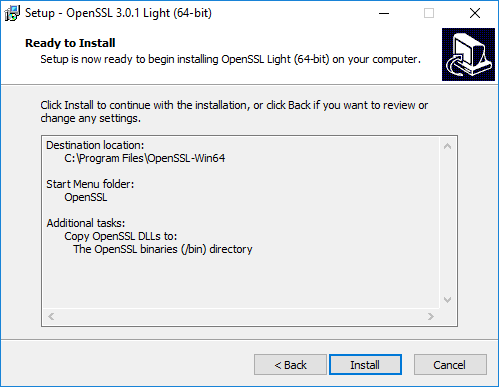

Cliquer sur install :

Fenêtre d'installation d'OpenSSL affichant un résumé des paramètres et une invite à l'installation sous Windows

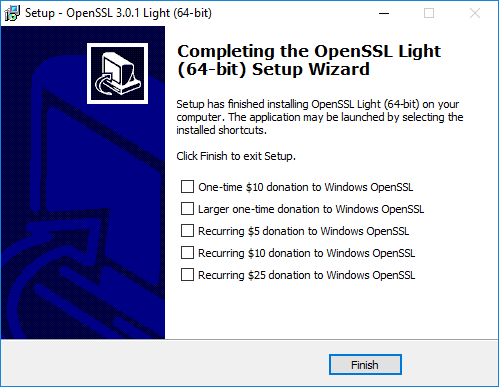

Cliquer sur Finish tpour fermer (et si vous le pouvez, faites un don pour supporter l'équipe de développement 😊) :

Fenêtre d'achèvement de l'assistant d'installation d'OpenSSL avec des options de dons et un bouton Terminer

Ajouter OpenSSL dans les variables d'environement

Nous allons avoir besoin d'ajouter OpenSSL dans les variables d'environnement.

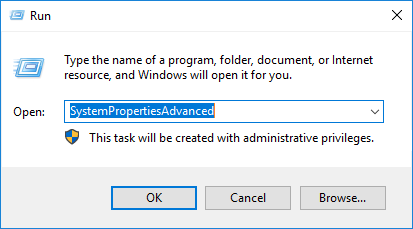

Exécuter SystemPropertiesAdvanced pour ouvrir les Propriétés Système :

Boîte de dialogue Exécuter de Windows avec « SystemPropertiesAdvanced » pour ouvrir les propriétés avancées du système avec des privilèges administratifs.

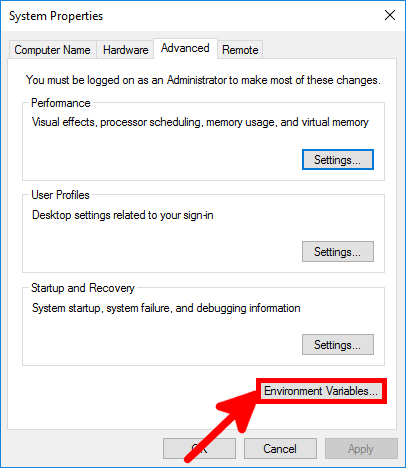

Cliquer sur Variables d'Environnement… :

Fenêtre Propriétés du système Windows avec le bouton Variables d'environnement en surbrillance pour accéder aux paramètres de l'environnement du système.

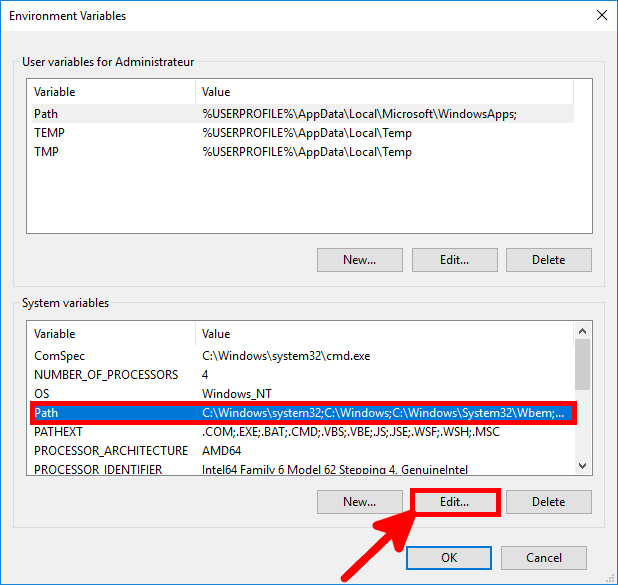

Éditer la variable système Path :

Fenêtre des variables d'environnement de Windows montrant la variable Path du système avec l'option Edit en surbrillance

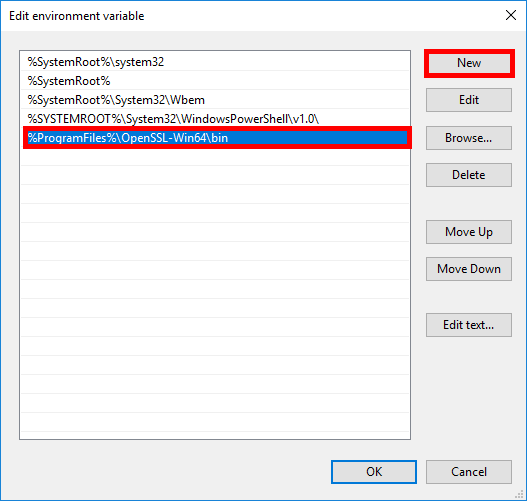

Cliquer sur Nouveau et ajouter %ProgramFiles%\OpenSSL-Win64\bin :

Fenêtre de modification des variables d'environnement dans Windows montrant le chemin OpenSSL ajouté, avec une flèche pointant vers le bouton «Nouveau».

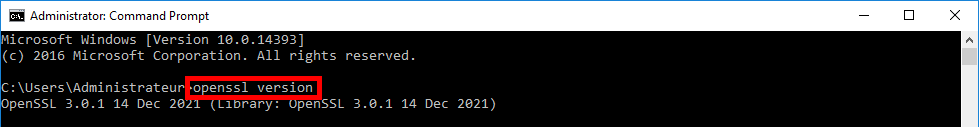

Ouvrir un prompt Windows et vérifier que l'on peut exécuter une commande openssl :

Command Prompt showing the command to check OpenSSL version and its output

Ajouter une règle dans le pare-feu Windows

Nous avons besoin d'ouvrir le port 1194 en udp pour autoriser les flux OpenVPN.

On pourra au choix utiliser la Console de Management de pare-feu Windows ou entrer cette commande dans un prompt Administrateur.

C:\Windows\system32>netsh advfirewall firewall add rule name="OpenVPN" dir=in localport=1194 remoteport=0-65535 protocol=UDP action=allow remoteip=any localip=any

Également possible avec PowerShell :

PS C:\ > New-NetFirewallRule -DisplayName "OpenVPN" -Direction Inbound -Protocol UDP -LocalPort 1194 -Action Allow

Installation d'OpenVPN

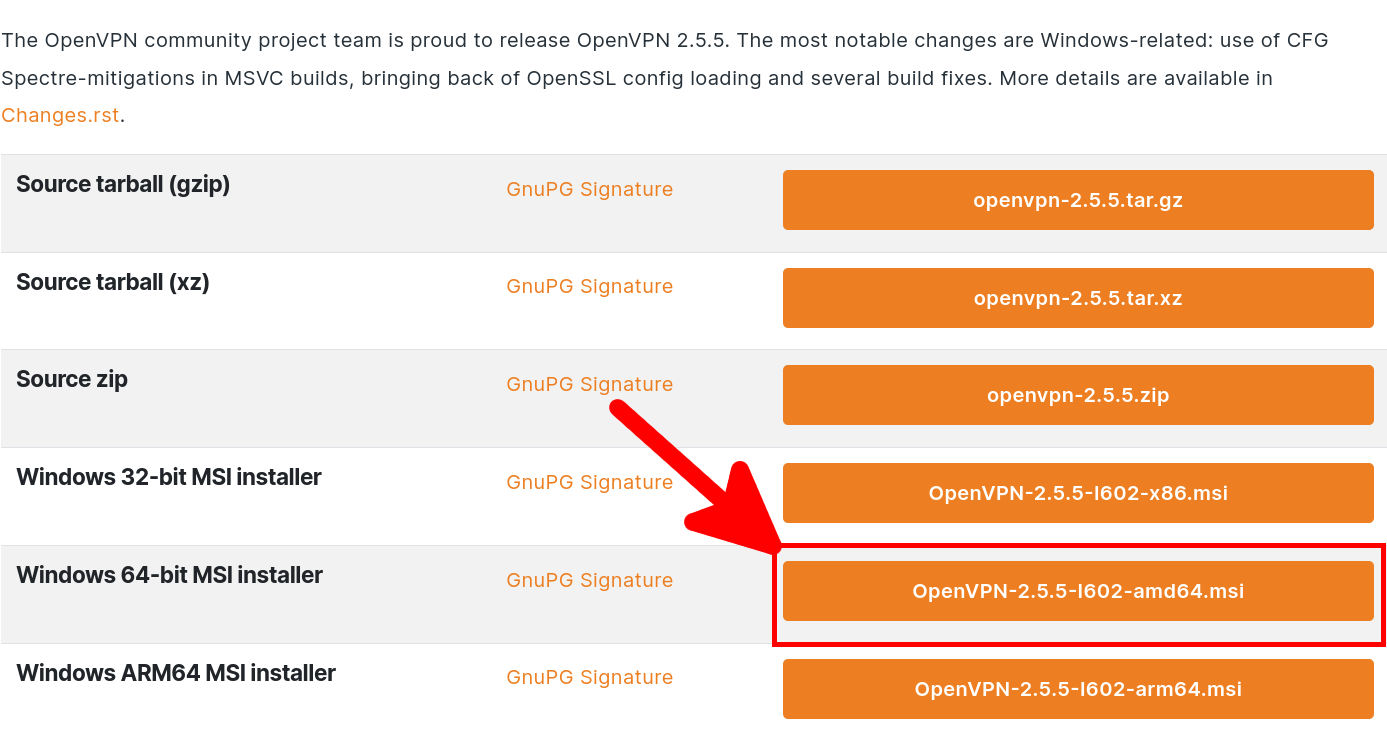

Se rendre sur le site officiel d'OpenVPN et télécharger ici la dernière version de l'installeur msi.

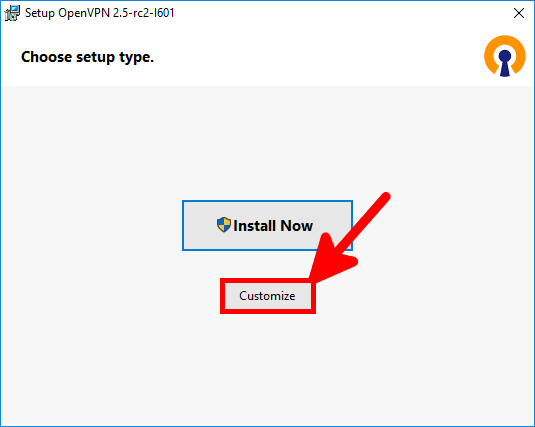

Comme nous voulons installer OpenVPN en mode serveur nous allons choisir Customize :

Fenêtre d'installation d'OpenVPN montrant les options Installer maintenant ou Personnaliser, avec une flèche pointant vers le bouton Personnaliser

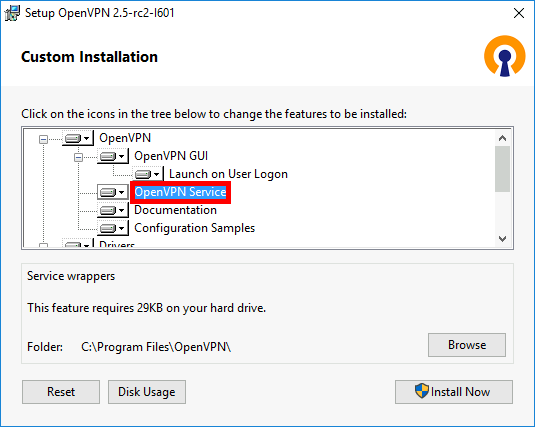

On active le OpenVPN Service pour que le service soit actif au démarrage de Windows :

Fenêtre d'installation personnalisée d'OpenVPN montrant les options de sélection des fonctionnalités, avec le service OpenVPN en surbrillance

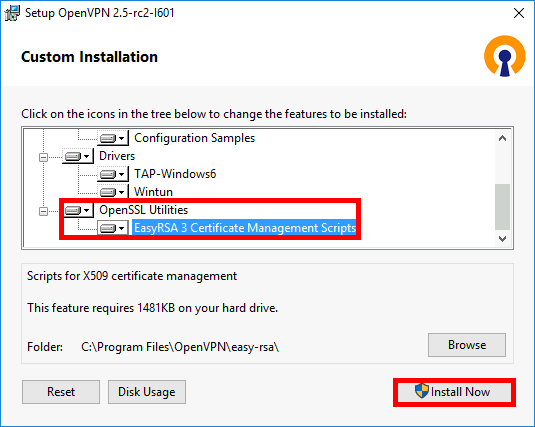

On installe également EasyRsa afin de pouvoir créer les certificats serveur et clients :

Fenêtre d'installation personnalisée d'OpenVPN montrant la sélection des scripts de gestion de certificats EasyRSA 3 avec un bouton Installer maintenant en surbrillance

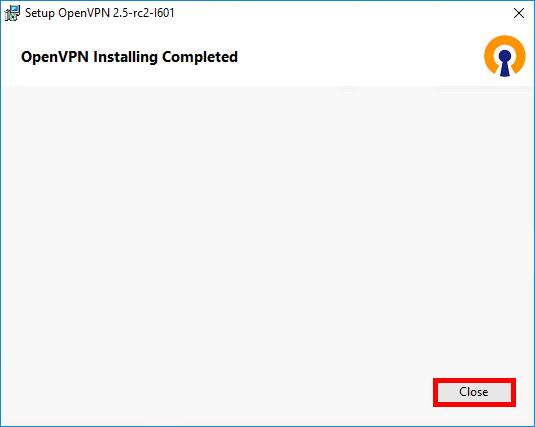

Une fois terminé on clique sur Close :

Fenêtre d'installation d'OpenVPN terminée avec un bouton Fermer en surbrillance

Les Certificats

Création de l'autorité de certification (CA) et génération des certificats et clés pour le serveur et clients

Ici on mettra en place une pki pour la création de nos certificats serveur et clients.

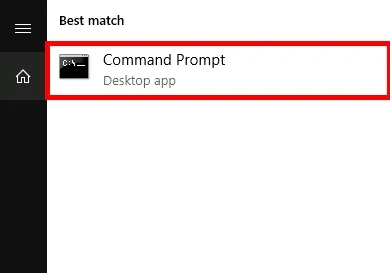

Ouvrir l'invite de commande en tant qu'administrateur :

Les résultats de la recherche Windows montrent que l'application de bureau Command Prompt est celle qui correspond le mieux.

Et entrer les commandes suivantes pour entrer dans le shell EasyRSA :

C:\Windows\system32> cd "C:\Program Files\OpenVPN\easy-rsa"

C:\Program Files\OpenVPN\easy-rsa> .\EasyRSA-Start.bat

Supprimer la configuration existante (normalement inutile) :

# ./easyrsa clean-all

Initialiser notre pki, entrer yes pour confirmer :

# ./easyrsa init-pki

L'interpréteur de commandes EasyRSA affiche la commande d'initialisation de la PKI avec un message de confirmation demandant de taper « oui » pour la suppression.

Créer son autorité de certification :

# ./easyrsa build-ca nopass
[…]
Enter PEM pass phrase:MyPassW0rd
Verifying - Enter PEM pass phrase:MyPassW0rd
[…]
Common Name (eg: your user, host, or server name) [Easy-RSA CA]:ovpn

Créer la paire de clé pour le serveur :

# ./easyrsa build-server-full server nopass
[…]
Enter pass phrase for c:\Program Files\OpenVPN\easy-rsa\pki\private\ca.key:MyPassW0rd

Générer les paramètres Diffie Hellman :

# ./easyrsa gen-dh

Générer les certificats client :

# ./easyrsa build-client-full client01 nopass
[…]
Enter pass phrase for c:\Program Files\OpenVPN\easy-rsa\pki\private\ca.key:MyPassW0rd

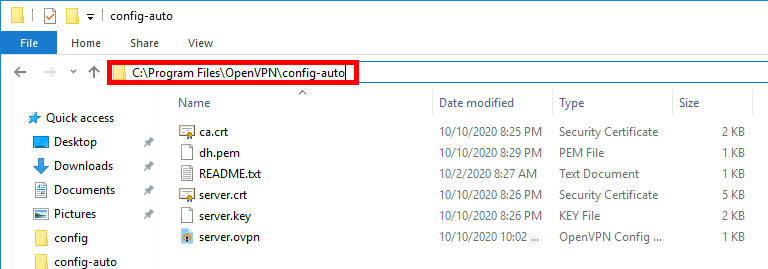

Déplacer les certificats dans les bons dossiers

Déplacer les fichiers suivants (présents dans les répertoires C:\Program Files\OpenVPN\easy-rsa\pki, C:\Program Files\OpenVPN\easy-rsa\pki\issued et C:\Program Files\OpenVPN\easy-rsa\pki\private) :
- ca.crt
- dh.pem
- server.crt
- server.key
Dans C:\Program Files\OpenVPN\config-auto et C:\Program Files\OpenVPN\config.

Fichier de Configuration

Éditer avec les droits administrateur le fichier C:\Program Files\OpenVPN\config-auto\server.ovpn :

port 1194
proto udp
dev tun

ca ca.crt
cert server.crt
key server.key
dh dh.pem

server 10.50.8.0 255.255.255.0
ifconfig-pool-persist ipp.txt

keepalive 10 120

#comp-lzo

persist-key
persist-tun

status openvpn-status.log

verb 3

Redémarrer le service OpenVPN

Le service OpenVPN doit être redémarré pour que la modification du fichier de configuration soit prise en compte.

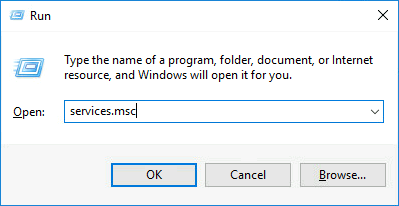

Ouvrir la console de gestion des services :

Exécuter la boîte de dialogue dans Windows avec la commande services.msc pour ouvrir la console de gestion des services.

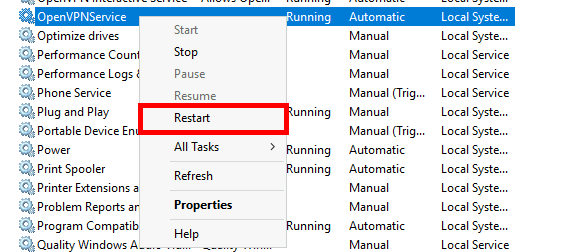

Et faire un clic droit sur OpenVPNService, puis Redémarrer :

console de gestion des services sous Windows montrant le service OpenVPNService avec l'option Redémarrer en surbrillance

Ou, en tant qu'administrateur depuis une console :

C:\Windows\system32>net stop openvpnservice

C:\Windows\system32>net start openvpnservice

Ou, avec PowerShell :

PS C:> Restart-Service OpenVPNService -PassThru

Client OpenVPN

Client OpenVPN :
- OS : Windows 10
- Rôle : Client OpenVPN

Installation d'OpenVPN

On téléchargera le même package que pour le serveur, mais ici l'installation par défaut sera suffisante.

Copie des certificats depuis le Serveur

Depuis le Serveur récupérer les fichiers suivants (depuis les dossiers C:\Program Files\OpenVPN\easy-rsa\pki, C:\Program Files\OpenVPN\easy-rsa\pki\issued et C:\Program Files\OpenVPN\easy-rsa\pki\private) :
- ca.crt
- client01.crt
- client01.key
Et les coller dans C:\Program Files\OpenVPN\config.

L'explorateur de fichiers montre le dossier de configuration OpenVPN avec les fichiers de certificats et de clés.

Fichier de configuration

En tant qu'administrateur, éditer le fichier C:\Program Files\OpenVPN\config\client.ovpn :

client

dev tun

proto udp

remote OPENVPN_IP 1194

resolv-retry infinite
nobind
persist-key
persist-tun

ca ca.crt
cert client01.crt
key client01.key

#comp-lzo

verb 3

Établir la connexion VPN

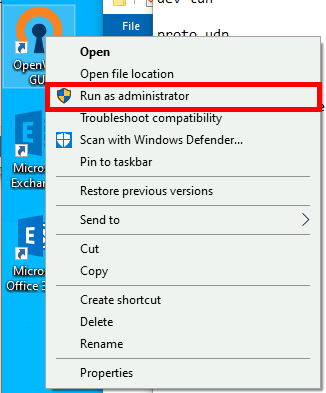

Ouvrir OpenVPN en tant qu'administrateur :

Menu contextuel montrant l'option d'exécuter l'interface graphique OpenVPN en tant qu'administrateur sur Windows

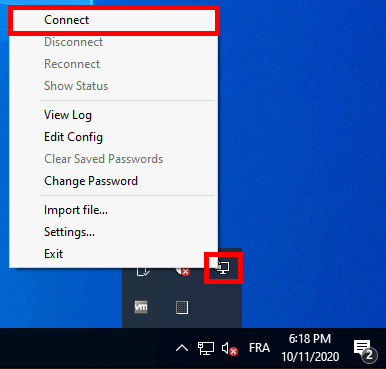

Démarrer la connexion :

Menu d'icônes de la barre des tâches de l'interface graphique OpenVPN montrant l'option Connect en surbrillance

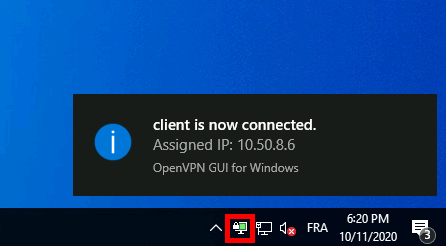

Un pop-up viendra confirmer la connexion :

Notification de l'interface graphique OpenVPN indiquant que le client est désormais connecté avec une adresse IP attribuée, affichée dans la barre des tâches.

Accès au Serveur

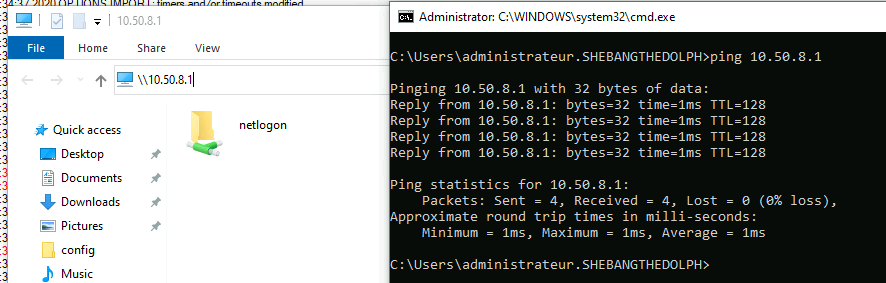

Une fois le VPN établit, nous pouvons joindre le serveur depuis l'adresse 10.50.8.1.

L'Explorateur de fichiers et l'Invite de commandes montrent une connexion réseau réussie et une réponse ping à l'adresse IP 10.50.8.1 via OpenVPN.

⚠️ Troubleshooting : Suite à une mise à jour Windows, je ne pouvais plus avoir accès aux ressources du serveur (le partage de fichiers et ping étaient KO alors même que le VPN était établi), j'ai du réparer l'installation d'OpenVPN (sur le serveur en relançant le programme d'installation) pour que cela fonctionne de nouveau.

Activer le routage

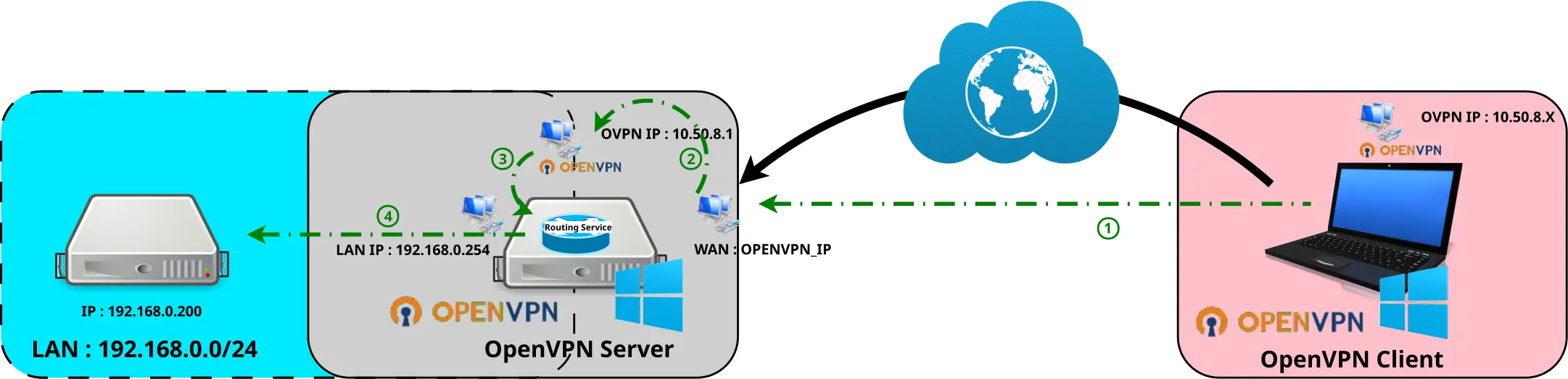

À ce stade nous avons un serveur OpenVPN fonctionnel qui est joignable depuis notre client distant. Mais comment joindre notre serveur sur son ip privée (192.168.0.254 ici) ou d'autres machines (192.168.0.200 ici) de notre réseau local? C'est ce que nous allons voir en activant le routage sur notre serveur OpenVPN Windows.

Serveur OpenVPN

Fichier de configuration

Éditer en tant qu'administrateur le fichier C:\Program Files\OpenVPN\config-auto\server.ovpn et ajouter la ligne push "route add 192.168.0.0 255.255.255.0" pour annoncer le réseau à notre client distant :

port 1194
proto udp
dev tun

ca ca.crt
cert server.crt
key server.key
dh dh.pem

server 10.50.8.0 255.255.255.0
ifconfig-pool-persist ipp.txt

push "route 192.168.0.0 255.255.255.0"
push "dhcp-option DNS 192.168.0.200"

keepalive 10 120

#comp-lzo

persist-key
persist-tun

status openvpn-status.log

verb 3

Redémarrer le service OpenVPNService, exemple ici avec PowerShell :

PS C:> Restart-Service OpenVPNService -PassThru

Installer la fonctionnalité de routage

En tant qu'administrateur, ouvrir PowerShell et entrer la commande suivante pour installer la fonctionnalité de routage :

PS C:> Install-WindowsFeature -Name Routing -IncludeManagementTools

Configuration du routage

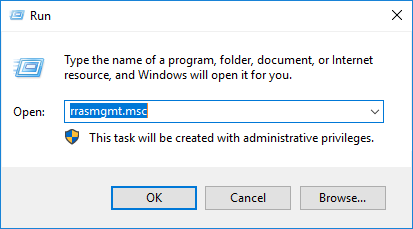

Ouvrir la console Routage et accès distant en exécutant rrasmgmt.msc :

Exécuter la boîte de dialogue dans Windows avec la commande rrasmgmt.msc pour ouvrir la console de gestion RRAS avec des privilèges administratifs.

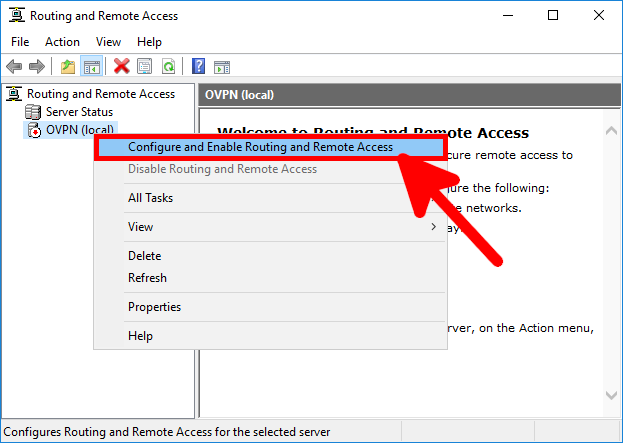

Faire un clic droit au niveau du nom du serveur puis sélectionner Configurer et activer le routage et l'accès à distance :

Console de routage et d'accès à distance montrant l'option de configuration et d'activation du routage et de l'accès à distance avec une flèche pointant vers elle.

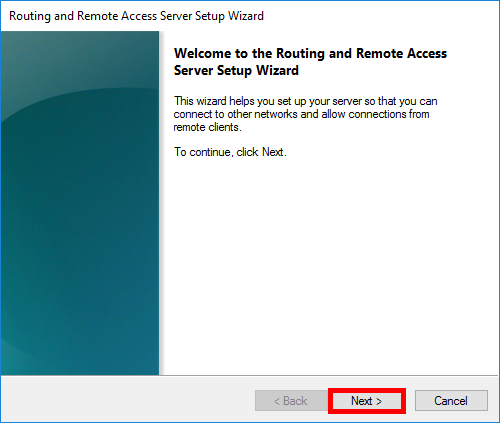

Cliquer sur Suivant :

Écran de démarrage de l'assistant de configuration du serveur de routage et d'accès distant avec le bouton « Suivant » en surbrillance

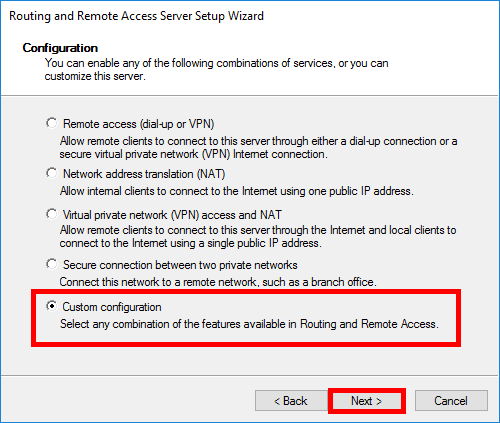

Choisir Configuration personnalisée :

L'assistant de configuration du serveur de routage et d'accès distant montre l'option de configuration personnalisée sélectionnée, avec le bouton « Suivant » en surbrillance.

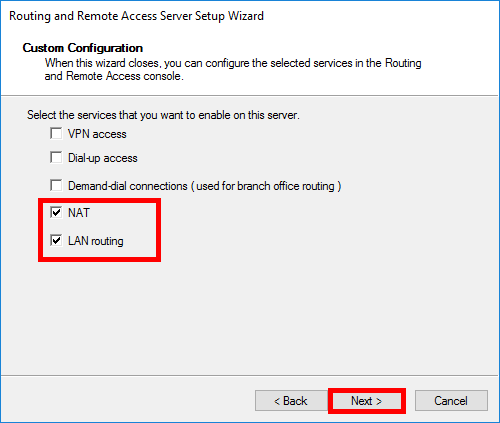

Selectionner NAT et routage réseau :

Assistant de configuration du serveur de routage et d'accès distant avec les options de routage NAT et LAN sélectionnées, et le bouton Suivant mis en évidence.

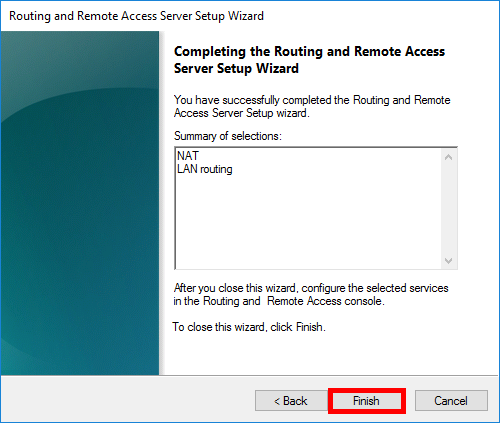

Enfin cliquer sur Terminer :

Fin de l'assistant d'installation du serveur de routage et d'accès distant avec un résumé des sélections et le bouton Terminer en surbrillance.

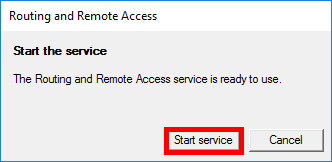

Puis sur Démarrer le service. A ce stade le Client distant devrait être en mesure de joindre l' interface LAN (192.168.0.254 ici) du serveur :

La boîte de dialogue Routage et accès distant invite à démarrer le service et le bouton Démarrer le service est en surbrillance.

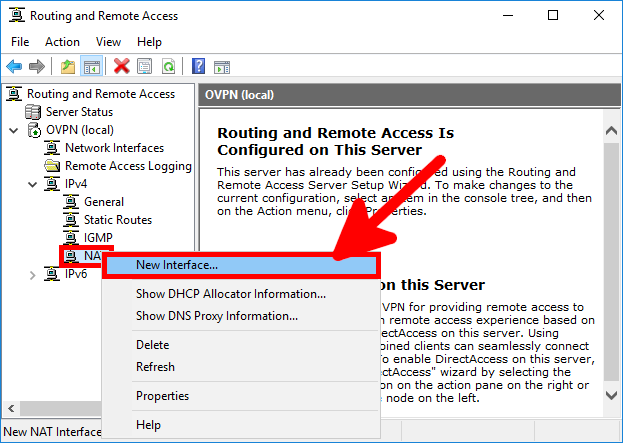

En vue de pouvoir atteindre notre réseau LAN nous avons besoin de créer une règle NAT :

Console de routage et d'accès à distance montrant l'option de création d'une nouvelle interface NAT avec une flèche pointant vers elle.

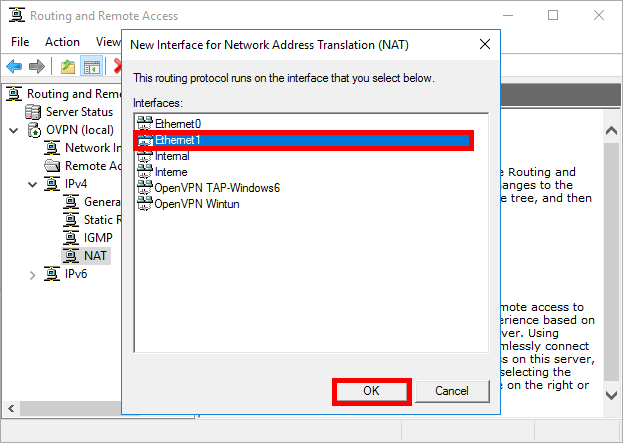

Choisir l'Interface LAN Network (192.168.0.254 ici) et cliquer sur OK :

Fenêtre Nouvelle interface pour NAT dans Routage et accès distant, montrant la sélection de l'interface Ethernet1 avec le bouton OK en surbrillance.

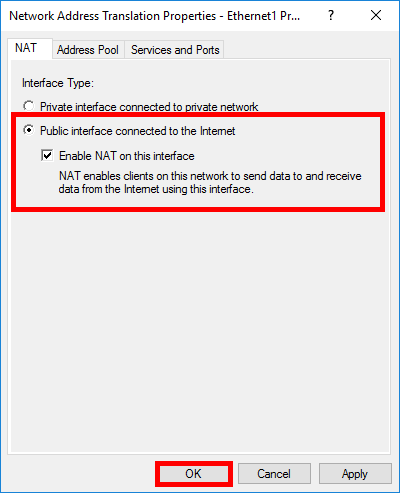

Choisir Interface publique connectée à Internet et cocher Activer NAT sur cette interface avant de valider en cliquant sur OK :

Fenêtre des propriétés de la traduction d'adresses de réseau montrant l'option d'activation de la NAT sur une interface publique avec le bouton OK en surbrillance.

Client OpenVPN

Ouvrir une invite de commande et entrer route print pour vérifier que notre route vers le réseau 192.168.0.0 a été correctement poussée par le serveur :

Invite de commande montrant la sortie de la commande « route print » avec les détails de l'itinéraire en surbrillance

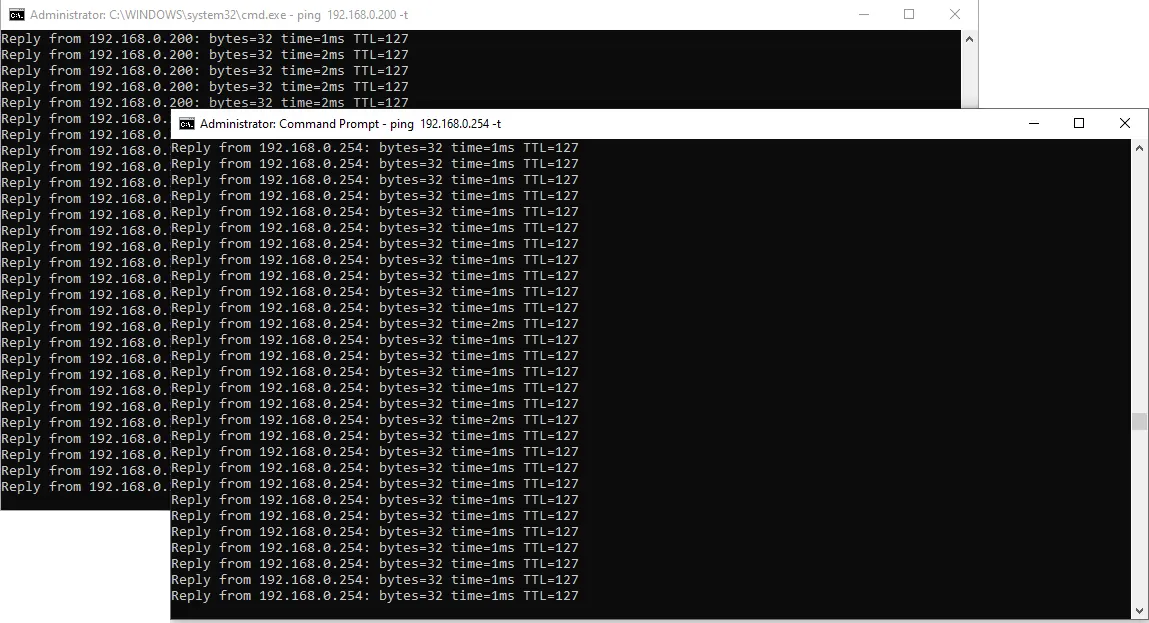

Vérifier que l'on puisse correctement joindre notre réseau privé :

Fenêtres de l'invite de commande montrant des résultats de ping continus vers deux adresses IP différentes, 192.168.0.200 et 192.168.0.254
